Ayuda ejercicios unidad 12: Gráficos


Ejercicio 1: Robos V

El apartado 2 nos pide crear un gráfico de columnas para representar la evolución del número de robos en Alicante , Castellón y Valencia. Los pasos a seguir son: Gráficos

  1. Seleccionar los datos a representar, es decir C8:G8, C11:G11, C15:G15 (las selecciones discontinuas se realizan pulsando la tecla CTRL al mismo tiempo que seleccionamos).
  2. Ir al pestaña Insertar.
  3. Desplegar el menú Columna.
  4. Elegir el subtipo de gráfico, en nuestro caso dejar activado el primero de ellos, en Columnas en 2D. Al pulsar, el gráfico se ha insertado directamente. Si tapa los datos, muevelo a la derecha de la tabla.
  5. Ahora, pulsa en Seleccionar datos, en la pestaña Diseño, para modificar las series y categorías.
  6. En la Entrada de leyenda (Series) vamos a modificar los nombres para que aparezca Valencia, Castellón y Alicante. Selecciona Serie 1 y pulsa Editar. Escribe Alicante o bien haz clic sobre el nombre en la celda B8 y pulsa Aceptar. Repite la operación con las demás series. La Serie 2 será Castellón y la Serie 3 será Valencia.
  7. En el recuadro Etiquetas del eje horizontal (categorías) pulsa Editar, para modificar los números del 1 al 5 por los años que corresponden.
  8. Selecciona el rango C6:G6 y pulsa Aceptar.
  9. Vuelve a pulsar Aceptar para volver a la hoja.
  10. En el menú Diseño rápido, puedes elegir un diseño que contenga un título, e introducirlo como texto normal. Nosotros pondremos Robos en capitales.

El apartado 3 nos pide mover ambos gráficos a la hoja2, que llamaremos Gráficos. Para ello:

  1. Seleccionar el gráfico haciendo clic en él.
  2. En la ficha Diseño, pulsar el botón Mover gráfico del grupo Ubicación.
  3. En Objeto en y en el desplegable escoge Hoja 2 y pulsa Aceptar.
  4. Arrastra el gráfico hasta el principio de la hoja (la celda A1).
  5. Haz doble clic en la solapa inferior hoja2 y escribe Gráficos. Luego, pulsa INTRO.
  6. Para mover también el otro gráfico, sitúate en la hoja1 y selecciónalo.
  7. Desde la pestaña Diseño pulsa de nuevo Mover gráfico. Ésta vez, moverás el objeto a Gráficos, ya que la hoja ahora se llama así.
  8. Arrástralo justo bajo el de las ciudades Valencia, Castellón y Alicante.

Ejercicio 2: Precipitaciones VI

El apartado 2 nos pide crear los minigráficos:

  1. Sitúate en la celda B17.
  2. Haz clic en la pestaña Insertar y elige la opción Líneas del grupo Minigráficos.
  3. Selecciona el rango B5:B16 y pulsa Aceptar.
  4. Copia el minigráfico para el resto de ciudades. Para ello puedes arrastrar la esquina inferior derecha desde la celda B17 hasta F17.

El apartado 3 haremos un diagrama de líneas global:Gráfico

  1. Sitúate en la hoja2.
  2. Haz clic en la pesta Insertar y pulsa el botón Línea del grupo Gráficos. En el menú, selecciona Líneas, que es la primera opción (en 2D).
  3. Aparecerá un recuadro blanco, para dibujar el gráfico, haz clic en Seleccionar datos, en la ficha Diseño.
  4. Se abre la ventana para seleccionar los datos. Haz clic en la solapa Precipitaciones (que corresponde a la primera hoja) y selecciona el rango A4:F16. Sí, en esta ocasión incluiremos los encabezados directamente en la selección. Observa que Excel se da cuenta de que se trata de los encabezados y lo inserta como nombres de series y categorías directamente, ahorrándonos el trabajo de tener que modificarlo más adelante.
  5. Pulsa Aceptar para cerrar la ventana y visualizar el resultado.
  6. Puedes mover el gráfico, arrastrándolo, hasta una posición más "ordenada", en la celda A1, en caso de que se haya dibujado más abajo o a la derecha.
  7. Haz doble clic en la pestaña inferior con el nombre hoja2 y escribe Gráficos. Pulsa INTRO.

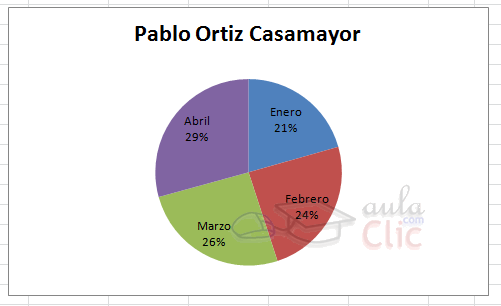

Ejercicio 3: Vendedores VI

  1. GráficoSelecciona el rango de datos C6:F6.
  2. Pulsa en la pestaña Insertar y elige el primero de los gráficos circulares.
  3. Presiona el botón Seleccionar datos de la pestaña Diseño.
  4. Edita las categorías que actualmente son números del 1 al 5 con el rango C4:F4.
  5. Ahora, edita la serie y aplícale el nombre del trabajador, que se encuentra en A6.
  6. Para que sea más visual, eliminaremos la leyenda e indicaremos los meses en el propio gráfico. Para ello, aplica el Diseño rápido Diseño 1.
