Unidad 2. Ejercicio: Instalación de un router

Objetivo

Practicar la instalación de un Router.

Partimos del supuesto de que tenemos un módem (telefónico, ADSL o de cable) que funciona correctamente y hay conexión a Internet al menos en un equipo.

Ejercicio paso a paso

Para crear la instalación sigue los siguientes pasos:

1. Desenchufa todos los aparatos de la red eléctrica.
2. Desconecta el cable que va del módem al PC.
3. Utiliza ese mismo cable para conectar el módem al router. Normalmente el router en su parte trasera tendrá diferentes entradas para este cable, utiliza la marcada con el número que indique Internet, tenga un color distinto o que se encuentre separada de las demás. El resto las utilizaremos para conectar los equipos al router.
4. Una vez conectado el módem al router, conecta los PCs que necesites al router con un cable del mismo tipo. Normalmente es un cable del tipo RJ-45.
5. La instalación de aparatos está lista. Enchufa de nuevo todos los aparatos a la red eléctrica y enciende el módem, el router y un PC (es posible que el módem y el router se enciendan directamente al enchufarlos a la red eléctrica).

Luego dependiendo de la conexión que tengas deberás configurar el router o no. Normalmente para las conexiones basadas en Cable no será necesario pues las opciones predefinidas del router te valdrán. En el caso de tener un router ADSL consulta unos enlaces que encontrarás al final de esta página o ponte en contacto con tu proveedor.

Lo normal es que los distintos equipos ya tengan acceso a Internet. Si no, puedes seguir las siguientes instrucciones para configurar el acceso a Internet de cada uno de los PCs:

Haremos el ejercicio para el PC que tenemos encendido.

1. En Windows XP haz clic en Inicio → Panel de control y selecciona la opción Conexiones de Red.
2. En Windows Vista, haz clic en Inicio → Panel de control y selecciona la opción Ver estado y las tareas de red → Administrar conexiones de red. En Windows 7, haz clic en Inicio y escribe en su caja de búsqueda Ver conexiones de red. Haz clic sobre la opción.
3. Busca el icono que se llama Conexión de área local, es el que está asociado a la entrada por donde hemos conectado el cable.
4. Haz clic derecho sobre él y selecciona Propiedades.
5. En la ventana que se abrirá selecciona el elemento de la lista llamado Protocolo Internet (TCP/IP).
6. Pulsa el botón Propiedades.

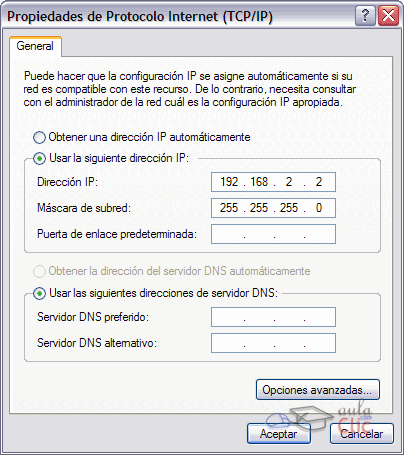

7. Se abrirá una ventana como esta:

Lo habitual es que esté marcada la opción Obtener una dirección IP automáticamente. Pero si esto no funciona, vamos a configurarlo de forma manual.

Vamos a configurar las diferentes direcciones de cada uno de los PCs para que el router los reconozca y sea capaz de gestionar la información y repartirla correctamente.

8. Marca la opción Usar la siguiente dirección IP. La opción Usar las siguientes direcciones de servidor DNS se seleccionará automáticamente.
9. En el campo Dirección IP escribiremos una dirección con este formato 192.168.XXX.XXX.
   Ten en cuenta que la dirección 192.168.2.1 suele ser la del router (puede cambiar el 2, así que como hemos dicho antes, consulta el manual del router para conocer su dirección IP con seguridad).
   Así que deberás darle otras direcciones al resto de PCs. Las direcciones no pueden coincidir en ningún caso, sino crearíamos conflictos en la red, y evitando la tomada por el router y la acabada en 0.
   Por último decir que cada trío de números puede ir del 0 al 255. Es recomendable que para mantener organizada la red y poder recordar las direcciones IP de cada uno de los PCs utilices números consecutivos.
   En el resto de PCs deberás rellenar este campo con una dirección diferente a la que introduzcas aquí.
10. Haz clic sobre el campo Máscara de subred y se rellenará automáticamente con la dirección 255.255.255.0
11. En el campo Puerta de enlace predeterminada deberás introducir la dirección IP del router.
    Como ya hemos dicho en el punto anterior, es muy probable que se trate de 192.168.2.1. Puedes comprobarlo fácilmente escribiendo http://192.168.2.1 en el navegador. Si no encuentra la página de configuración del router ve cambiando el penúltimo grupo de valores.
12. Para terminar deberemos introducir las direcciones DNS de nuestro Proveedor de Internet.
    Para ello bastará con que les llamemos y les digamos que estamos instalando un router por lo que necesitamos las DNS de nuestro proveedor. Seguramente puedas encontrar esta información en la web de tu proveedor.
    Escribe en los campos Servidor DNS preferido y Servidor DNS alternativo las direcciones que te proporcionen (puedes dejar en blanco la segunda si sólo te dan una, eso dependerá del proveedor).
13. Finalmente Aceptamos todos los cuadros de diálogo y nuestra conexión estará lista.

Nota: es posible que necesites reiniciar el PC y el router para que la conexión funcione correctamente.

Para configurar el router sigue los siguientes pasos desde cualquier PC que esté conectado.

1. Abre una ventana del navegador (Internet Explorer, Firefox, Opera...).
2. En la barra de direcciones escribe la dirección IP del router (probablemente sea 192.168.2.1 aunque en determinados modelos puede cambiar, consulta el manual del router para conocer su IP)
3. Aparecerá la ventana de entrada a la administración. En principio la contraseña de paso es algo como admin, puedes buscarla en el manual, o en una pegatina en la parte trasera del router.
4. Una vez hayas entrado podrás modificar cualquier aspecto relativo al router, como liberar algún puerto para utilizarlo con programas de descargas, etc.

En adslayuda.com encontrarás varios tutoriales sobre la configuración de routers de diferentes modelos para tareas determinadas.

En la página de eMule también explican como configurar tu router para liberar algunos puertos y poder descargar más rápido.
