2. Gráficos en la Estadística Descriptiva (6)

Ejemplo 3



¿Podríamos obtener algún tipo de gráfico que nos permita visualizar la relación que hay entre la variable Edad y la variable Créditos del archivo Ingre99.mtw?



Solución

Comenzamos abriendo el archivo Ingre99.mtw. Graficar una relación entre dos variables significa realizar un cruce entre ellas. Para ello haremos uso de la gráfica de tipo PLOT.

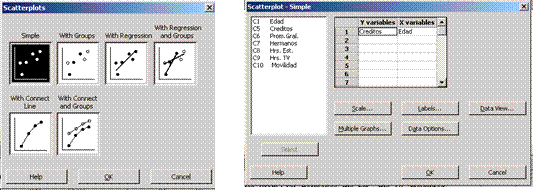

Plotearemos las variables Edad y Créditos de los alumnos de la base de datos Ingre99.mtw. La secuencia <Graph> - <ScatterPlot> nos genera la ventana de la izquierda. Seleccionamos <Simple> y hacemos clic en <Ok> para pasar a la siguiente ventana.




Ubicaremos la variable Edad en el Eje X y Créditos en el eje Y. Para ello es suficiente hacer doble clic en Créditos primero y en Edad después.



Ahora debemos indicar la forma de gráfico de Plot que queremos:

Hacemos clic en <Data View> y luego en la ficha <Display>  seleccionamos una opción del conjunto:

Project

Connect

Lowess

Project

Symbol

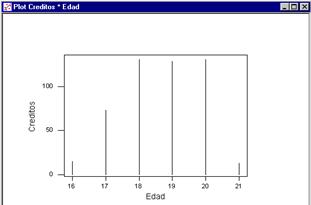

La opción Project lines muestra la gráfica de las variables en forma de líneas verticales, lo que nos permite comparar el número de créditos de los alumnos de acuerdo a la edad.



Por ello, seleccionemos la opción Project lines.



Luego de haber completado su selección, haga clic en <Ok>



Recomendamos que pruebe con las otras opciones y vea cuál se adapta a sus exigencias.



En el gráfico observe que hay una cantidad de créditos correspondiente al valor de las edades. Más créditos llevan los alumnos entre las edades 18 y20.




Nota:

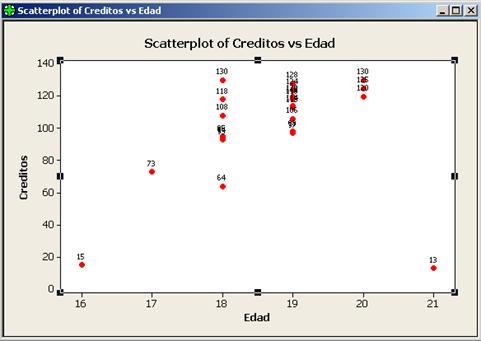

Y qué tipo de gráfico se habría mostrado si hubiéramos seleccionado en <Display>  Symbol?



La siguiente figura responde a esta pregunta.




Observe la densidad de los datos en cada valor de la variable Edad. En la gráfica se muestra algunos valores del número de créditos.



Podríamos decir que este tipo de gráfico nos permite observar la densidad de los datos por cada cambio en la variable ubicada en el Eje X.



A continuación veamos el gráfico de tipo Chart

Pág. 2.6
