Unidad 21. Bloques (I)

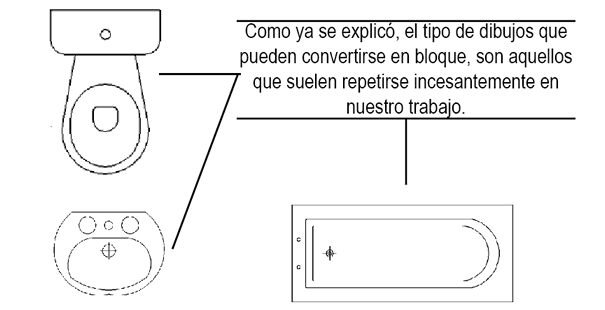

En los planos arquitectónicos, es frecuente que haya que dibujar algún elemento que se repite incesantemente. Por ejemplo, en una vista de planta de una sala cinematográfica, el arquitecto está obligado a dibujar cada uno de los asientos. En los planos de un hotel, por mencionar otro caso, cada habitación tiene su lavabo, su taza de WC, cama, regadera, tina, etcétera. Y la mayoría de estos elementos son iguales unos a otros. Y si bien es cierto que ya vimos cómo crear un grupo de objetos y que copiarlo para ubicarlo en otra posición no es ningún problema, vamos a estudiar aquí un método alternativo que tiene grandes ventajas respecto al uso de grupos copiados.

Los bloques son también grupos de objetos que se comportan como uno solo. Se les define como bloques porque, una vez creados, cada inserción de bloque que hagamos en el dibujo es en realidad una referencia a un bloque tipo que se guarda con el archivo, de modo que si insertamos ese bloque decenas de veces en un dibujo y luego requerimos modificarlo, basta con cambiar la definición del bloque y todas las referencias que dependen de él se modificarán automáticamente. Así, si insertamos un bloque para un lavabo en los planos de un hotel y luego lo corregimos, los lavabos de todas las habitaciones se corregirán también.

Con el uso de bloques también evitamos que el archivo sea más grande que el necesario. Autocad sólo graba la definición de bloque una sola vez y luego sólo los datos de todas las inserciones que hagamos. Si usáramos grupos copiados, el archivo contendría todos los datos de cada grupo, con lo que el tamaño del archivo crecería de modo importante. Una última ventaja es que los bloques pueden ser grabados con independencia del dibujo, para que puedan ser usados en otros trabajos. De hecho, si busca recursos para Autocad en Internet, encontrará que muchas, muchísimas páginas obsequian archivos de bloques para una gran cantidad de usos. Si usted le dedica un par de días a descargar estos archivos, verá que en muy poco tiempo tendrá una biblioteca de bloques para todo uso bastante grande.

Pero veamos cómo crear y usar los bloques, que particularidades presentan respecto a las capas, cómo editarlos y cómo convertirlos en archivos para otros dibujos.

21.1 Creación y uso de bloques

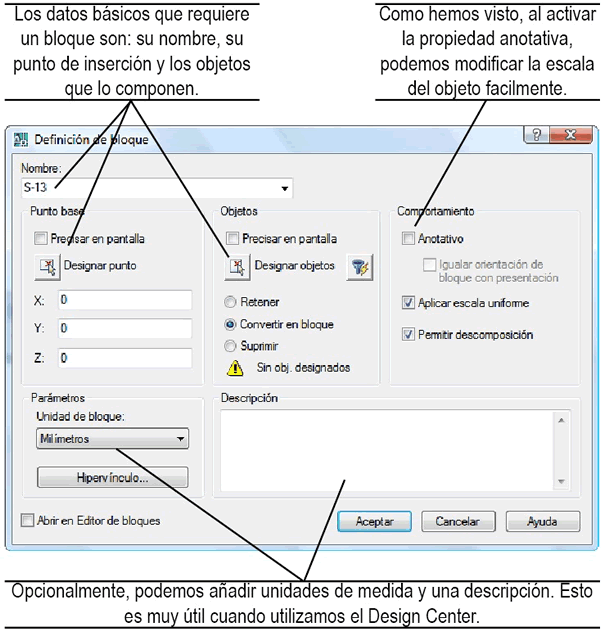

Una vez dibujados los objetos que van a formar un bloque, usamos el menú “Dibujo-Bloque-Crear”, que presenta el cuadro de diálogo para definir los bloques.



Imagen

Imagen

Imagen

Como puede verse, debemos indicar el nombre que tendrá el bloque, qué objetos lo componen y cual será su punto base, o sea, el  punto de  referencia para  insertarlo. También es necesario indicar cuál será la unidad de medida que tendrá el bloque si se inserta en otros dibujos. Esta parte tiene sentido cuando se utiliza el Design Center, que será tema de un capítulo posterior.
