Unidad 32. El sistema de coordenadas en 3D (I)

Cuando el dibujo técnico era una actividad que tenía que desarrollarse exclusivamente con instrumentos de dibujo, como escuadras, compases y reglas sobre grandes hojas de papel, el dibujo de las distintas vistas de un objeto, que en la vida real es tridimensional, era una labor no sólo tediosa, sino además muy propensa al error.

Si se tenía que diseñar una pieza mecánica, así fuera simple, había que dibujar al menos una vista frontal, una lateral y otra superior. En algunos casos había que añadir una vista isométrica. A quienes les haya tocado dibujar así, recordarán que se comenzaba con alguna de las vistas (la frontal, comúnmente) y de ella se creaban líneas de extensión para generar la nueva vista sobre hojas de papel divididas en dos o tres partes, según el número de vistas a crear. El resultado era algo como esto:

Imagen

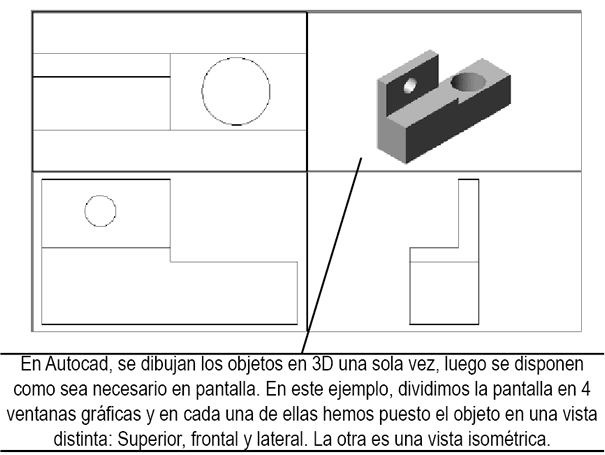

En Autocad, en cambio, podemos dibujar un modelo 3D que se comportará como tal con todos sus elementos. Es decir, no será necesario dibujar una vista frontal, luego otra lateral y una superior de un objeto, sino el objeto en sí, como existiría en la realidad y luego simplemente disponerlo como sea necesario para cada vista. Así, una vez creado el modelo, no importa desde donde tengamos que verlo, no perderá ningún detalle.

Imagen

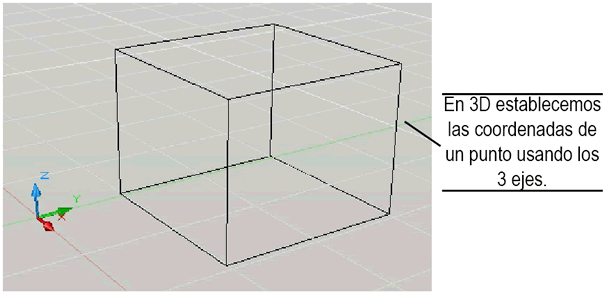

En ese sentido, la esencia del dibujo tridimensional es entender que la determinación de la posición de un punto cualquiera está dada por los valores de sus tres coordenadas: X, Y y Z, y ya no sólo dos. Al dominar el manejo de las tres coordenadas, la creación de cualquier objeto en 3D, con la precisión característica de Autocad, se simplifica. Por lo que ahora el plano de los ejes cartesianos se ve del siguiente modo:

Imagen

Pág. 32.1
