Unidad 9. Referencia a objetos (I)

Si bien ya hemos revisado varias técnicas para dibujar con precisión distintos objetos, en la práctica, conforme nuestro dibujo va adquiriendo complejidad, los nuevos objetos suelen crearse y ubicarse siempre en relación a lo ya dibujado. Es decir, los elementos ya existentes en nuestro dibujo nos dan referencias geométricas para los objetos nuevos. Con mucha frecuencia podemos encontrarnos, por ejemplo, que la siguiente línea surge a partir del centro de un círculo, de determinado vértice de un polígono o del punto medio de otra línea. Por eso, Autocad ofrece una poderosa herramienta para señalizar con suma facilidad dichos puntos durante la ejecución de comandos de dibujo llamada “Referencia a objetos”.

La “Referencia a objetos” es pues un método clave para aprovechar los atributos geométricos de objetos ya dibujados para la construcción de objetos nuevos, pues nos sirve para identificar y utilizar puntos como el “punto medio”, la “intersección” de 2 líneas o un “punto tangente” entre otros. Cabe decir además que la “Referencia a objetos” es otro tipo de comando transparente, es decir, puede invocarse durante la ejecución de un comando de dibujo. Para trabajar con la “Referencia a objetos” sugerimos activar la barra de herramientas del mismo nombre con los métodos descritos en el apartado 2.5.

Imagen

Con la barra de herramientas presente en la interfaz de pantalla, podemos iniciar cualquier comando de dibujo y aprovechar la “Referencia a objetos”.  Por ejemplo, supongamos que tenemos los siguientes objetos en pantalla.

Imagen

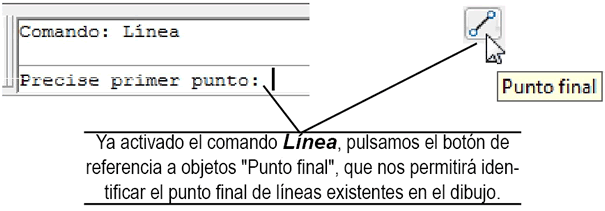

Necesitamos algunas líneas cuyo inicio y fin coincidan con puntos geométricamente definidos del círculo y el rectángulo. Iniciemos el comando línea.

Imagen
