Unidad 13. Imágenes, diagramas y títulos (III)


13.6. Insertar formas y dibujos

Excel 2013 dispone de herramientas que nos permiten realizar nuestros propios dibujos.

Si no eres muy hábil dibujando, no te preocupes: mediante las Formas dispondrás de multitud de objetos que te facilitarán el trabajo.

Y, si te gusta realizar tus propios dibujos, también dispones de rectas, curvas ajustables y dibujo a mano alzada para que tu imaginación se ponga a trabajar.

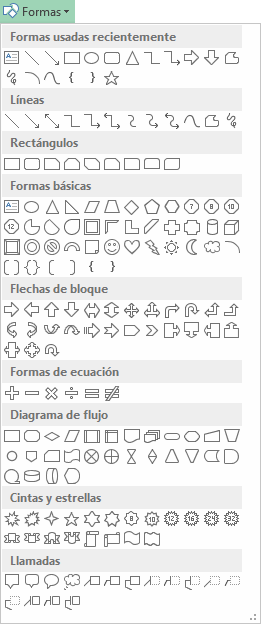

Al hacer clic en el menú Formas, aparecerá el listado de todas las formas disponibles en el programa.

Selecciona la que más te guste y haz clic sobre ella. En seguida podrás volver a la hoja de calculo y establecer el tamaño que quieras darle.

Para ello, haz clic en una zona de la hoja y, sin soltar el ratón, arrástralo hasta ocupar toda la zona que quieres que tome la forma.

Practica realizando este ejercicio paso a paso: Ejercicio Insertar formas.

13.7. Modificar dibujos

Modificaciones.

Los gráficos y autoformas admiten multitud de modificaciones como giros y cambios de tamaño y proporciones. Para modificar un gráfico, lo primero que hay que hacer es seleccionarlo. Para ello, hacer clic sobre él y aparecerán unos puntos de control a su alrededor.



Para modificar el tamaño, situar el cursor en los puntos de control y, cuando cambie de forma a una doble flecha, hacer clic y arrastrarlo para conseguir el nuevo tamaño. Aquí vemos el resultado de arrastrar hacia la derecha.



Para mantener la proporción, mantener pulsada la tecla MAYÚSCULAS mientras se arrastra desde una de las esquinas, tal y como se puede ver en esta imagen que se ha hecho un poco más grande que la original.



Algunos gráficos también tienen un cuadrado amarillo que sirve para distorsionar o cambiar la forma del gráfico. Si hacemos clic en este cuadrado y, sin soltar, movemos el ratón, podremos arrastrar el vértice superior. En este caso, un triangulo isósceles está siendo convertido en escaleno.



Para girar el gráfico, seleccionarlo y hacer clic sobre el icono con forma de flecha circular que vemos en la parte superior central de la imagen. A continuación, mover el ratón para hacer girar el objeto. Para acabar el proceso, dejamos de presionar el ratón. En este caso, el triángulo está siendo rotado hacia la izquierda.



También se pueden cambiar los colores de las líneas, el color de relleno, añadir efectos de sombra y 3D... Estas modificaciones se pueden realizar a partir de la pestaña Formato.

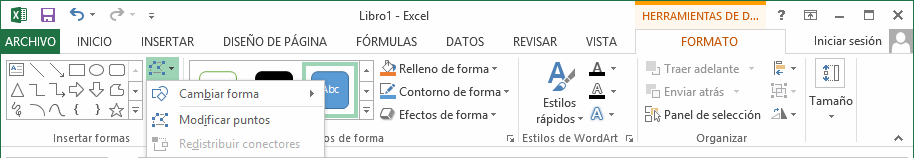

Con estos iconos de Formato se pueden realizar muchas de las acciones que ya vimos para las imágenes, además de otras opciones específicas, como modificar la forma o los puntos que trazan su figura.

Barra de Formato (formas)

En esta imagen, se ha aplicado color verde degradado de fondo, color azul del contorno, grosor de 3 ptos. y tipo de contorno discontinuo.

Añadir texto a un dibujo.

Se puede añadir texto a un dibujo mediante el botón Cuadro de texto de la pestaña Formato. Deberemos hacer clic y arrastrar para dibujar el cuadro de texto en la zona en la que queremos insertar el texto. A continuación, insertaremos el texto deseado. Menu contextual imagen

Otra forma más cómoda de añadir texto en el interior de un gráfico es haciendo clic en el gráfico con el botón derecho del ratón, para que aparezca el menú contextual. Tras ello, elegir la opción Modificar texto y, automáticamente, se creará el cuadro de texto, ajustándose al espacio disponible en el gráfico.

Aquí tienes un ejemplo de un dibujo con texto.


Abril-2014
Pág. 13.3
