Unidad 12. Ejercicio paso a paso: Personalizar gráfico


Objetivo

Practicar cómo se puede personalizar el aspecto de un gráfico, cambiando tanto su tipo como su estilo.

Ejercicio paso a paso

1. Abre el libro de trabajo Robos de la carpeta Mis documentos. En él tenemos el siguiente gráfico:

Gráfico

Vamos a cambiar el tipo de gráfico.

2. Selecciona el gráfico y haz clic en el botón Cambiar tipo de gráfico de la pestaña Diseño.

3. Se abrirá un cuadro de diálogo, selecciona la categoría Columna y escoge el primer diseño, Columna agrupada.

4. Haz clic sobre el botón Aceptar para ejecutar los cambios.

Y ahora vamos a cambiarle un poco el aspecto al área del gráfico.

5. Selecciona el gráfico y sitúate en la pestaña Presentación de las Herramientas de gráficos.

6. En la lista desplegable de la izquierda, dentro del grupo Selección actual, elige Área del gráfico. Pulsa el botón Aplicar formato a la selección. Verás que se ha seleccionado el conjunto del gráfico y se abre una ventana para cambiar el estilo. Esto equivale a hacer doble clic al área de gráfico directamente.

7. En la ficha Relleno, selecciona Relleno degradado.

8. Selecciona el punto de degradado de la izquierda, se quedará enmarcado en color rojo.

Punto de degradado

9. Pulsa sobre el bote de pintura para definir el Color y elige el Púrpura.

10. Aplica una Transparencia del 35%.

11. Ahora, haz clic en el punto de degradado de la derecha. Elige el color Blanco y una posición del 25%.

12. Cambia el ángulo de 45º que debe ser el valor que tiene, a 20º.

13. Selecciona la ficha Color del borde y elige Línea sólida. El color será también Púrpura.

14. Selecciona la ficha Estilos del borde. Cambia el Ancho pulsando la flecha superior hasta el valor 1,5 pto. Elige el Tipo de remate Redondo.

15. Selecciona la ficha Sombra. Cambia en Preestablecidos a Exterior, concretamente al primer modelo: Desplazamiento diagonal abajo derecha. Cambia también el tamaño de la sombra a 105% y la transparencia a 80%.

16. Pulsa Cerrar y observa el resultado.

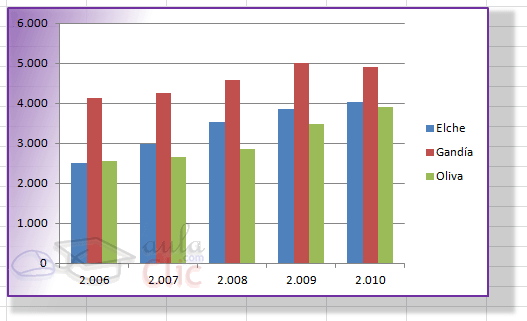

Gráfico

17. Vuelve a seleccionar el gráfico y situarte en la pestaña Presentación.

18. Esta vez, en el desplegable de Selección actual, elige Área de trazado y pulsa el botón Aplicar formato a la selección.

19. En la ficha Relleno, elige la opción Sin relleno. Verás que el degradado del gráfico que habíamos aplicado se ve ahora también en el fondo del gráfico (área de trazado).

20. Cierra la ventana.

21. Haz doble clic en una de las barras de la serie Gandía, por ejemplo, en la primera columna roja de 2006. Asegúrate de que se han seleccionado todas las barras de la serie. Si no es así, cierra la ventana, selecciona una celda cualquiera y vuelve a hacer doble clic sobre la barra.

22. En la ficha Relleno, selecciona Relleno sólido y elige el color Naranja. Cierra la ventana.

23. Si no lo estás ya, sitúate en la pestaña Presentación de las Herramientas de gráficos.

24. Pulsa el botón Líneas de la cuadrícula, del grupo Ejes. En el menú, sitúa el cursor en Líneas horizontales de la cuadrícula primarias y elige en el submenú Líneas de división secundarias.

25. Selecciona la leyenda del gráfico y pulsa el botón Negrita de la pestaña Inicio.

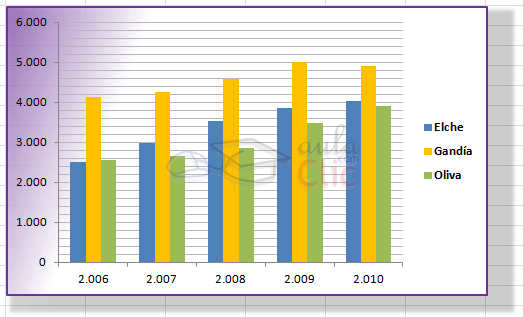

Gráfico

25. Guardar los cambios y cerrar el libro.
