Unidad 3. Herramientas de dibujo (II)

3.2. Contorno y relleno

El trazado crea el esquema de nuestro dibujo, su esqueleto. Ahora podemos darle texturas y color.

Contorno

Aparentemente, podemos cambiar el color del trazado, hacerlo punteado en vez de sólido, cambiar su grosor, etc. Pero realmente todo esto no lo hacemos sobre el trazo, si no sobre el contorno. El contorno viene definido por el propio trazo, siendo el aspecto que le podemos dar, mientras que el trazo es la esencia del contorno, su definición. Cuando un objeto no está seleccionado, sólo vemos su contorno. En la imagen, vemos un contorno naranja, con grosor y punteado.

El trazado delimita un área interior, el relleno. Al relleno podemos darle color, transparencia, texturas, etc. Cuando el trazado es cerrado, el relleno aparece claramente delimitado. Pero cuando es un trazado abierto, el área de relleno es aquella quedaría cerrada si uniésemos los extremos con una recta. En la imagen vemos el relleno de color naranja pálido.

Relleno

En la parte inferior de la barra de herramientas encontramos los controles que nos permiten seleccionar el contorno o el relleno.

Por ejemplo, para dar color al contorno y al relleno de un objeto, debemos de seguir los siguientes pasos:

  1. Seleccionar el objeto, con la herramienta Selección.
  2. En la parte inferior de la barra de herramientas, seleccionar el Trazo.
  3. Elegir un color para el contorno en el panel Color.
  4. En la parte inferior de la barra de herramientas, elegir Relleno.
  5. Elegir un color para el relleno en el panel Color.

3.3. Dibujo de líneas

Una vez vistos los conceptos básicos, vamos a comenzar con las herramientas de dibujo más sencillas.

La herramienta Segmento de línea Segmento de línea sirve para trazar una recta, una línea que une dos puntos. Ésta es una de las herramientas de creación de formas, ya que crea una forma predefinida, aunque sea una simple recta. Con todas las herramientas de forma, tenemos dos formas de dibujar:

Recta

o Hacer clic sobre el lugar del documento donde queremos que comience la recta, y arrastrar hasta el punto donde queramos que finalice. Esto crea la línea uniendo esos dos puntos. A parte, podemos conseguir distintos comportamientos si mientras trazamos la recta, mantenemos pulsada una de las siguientes teclas:

  • Mayúsculas. Sólo permite crear rectas con ángulos múltiplos de 45º.
  • Alt. Toma el punto de inicio como el centro de la recta, en vez de como su punto de origen.
  • Espacio. Mueve la recta con el cursor, sin cambiar su forma.

La mejor forma de entender estos comportamientos es probar cada uno de ellos.

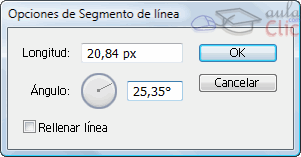

Otra forma de crear la recta es haciendo un solo clic sobre el documento, para que aparezca la ventana Opciones de Segmento de línea:

Opciones de Segmento de línea

o A través de esta ventana podemos definir las características de la nueva línea.

  • Longitud. Podemos especificar el largo de la línea, en la unidad de medida que deseemos, aunque por defecto se muestra la aplicada al documento.
  • Ángulo. El ángulo de inclinación tomando como 0º una recta totalmente horizontal.
  • Rellenar línea. Al marcar esta casilla, se le aplica el estilo de color actual.

Los parámetros que aparecen por defecto son los mismos de la última línea creada. Por tanto, si no cambiamos nada, obtendremos un línea idéntica.
