Ejercicio. Unidad 13. Dibujar Formas


Objetivo.



Practicar cómo dibujar formas.

Ejercicio 1.



1 Abre la presentación Formacion_graficos creada en la unidad 11

2 Crea una nueva diapositiva en blanco.

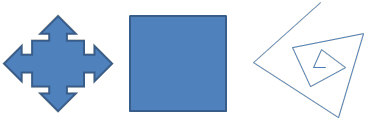

Vamos a dibujar las siguientes formas básicas:

3 Despliega el menú Formas.

4 Haz clic sobre la el icono de la primera de las tres formas (Llamada de flecha cuádruple), al final de la sección Flechas de bloque.

5 Haz clic en la diapositiva en blanco, y sin soltar el botón, desplaza el cursor en diagonal.

6 Cuando tome un tamaño parecido al del dibujo, suelta el botón.

7 Repite los pasos del 3 al 6, preo eligiendo Rectángulo, para dibujar el cuadrado.

8 Despliega el menú Formas y elige el icono de Forma libre.

9 Haz clic en la diapositiva en el punto en el que quieras situar el extremo exterior de la tercera forma.

10 Ve haciendo clics en cada uno de los vertices de la figura.

11 En el último, haz doble clic para acabar.

12 Guarda la presentación.



Ejercicio 2.



1 Abre la presentación Formacion_graficos creada en la unidad 11

2 Crea una nueva diapositiva en blanco.



Vamos a crear el siguiente dibujo utilizando las flechas.

Podríamos introducir flechas una a una, e intentar que todos los extremos de origen coincidan en un mismo punto. Pero si luego hacemos un zoom, seguramente veamos que la union no es del todo exacta.

Para que nos resulte más sencillo, vamos a aprovechar el uso de las flechas como conector.

3 Despliega el menú Formas, y elige el rectángulo.

4 Haz clic para introducir la cara superior del rectángulo un poco por debajo de la mitad de la diapositiva, y sin soltar arrastra para obtener un rectángulo no muy grande.

Este rectángulo sólo lo usaremos para conectar el extremo de origen de las flechas. Luego lo borraremos.

5 Vueleve a pulsar en Formas, y elige la Flecha, de la sección Líneas.

6 Pon el cursor sobre el rectángulo hasta que aparezcan unos cuadrados rojos.

7 Haz clic sobre el de la cara parte superior, y sin soltar el botón, dibuja una línea vertical hacia arriba. Suelta el botón.

Hemos dibujado nuestra primera flecha.

8 Repite los pasos del 5 al 7 para cada una de las flechas, repartiéndolas en abanico. O puedes usar Alt + Ctrl + D y duplicar la flecha seis veces.

Puedes probar a mover el rectángulo y veras que las flechas le siguen.

9 Como ya no necesitamos el rectángulo, haz clic sobre él y pulsa SUPR.

10 Guarda la presentación.
