Unidad 12. Trabajar con diagramas (II)


12.3. Añadir texto

Existen dos formas de añadir texto a las formas que conforman un diagrama.

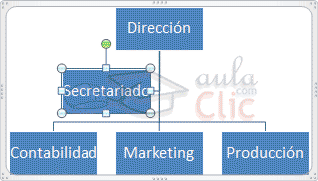

1. Hacer clic sobre la forma y escribir. Así, sucesivamente, para cada una de ellas.

2. Utilizar el Panel de texto, que abre un panel donde podremos ir insertando el texto en forma de esquema, que irá adaptándose a las formas del diagrama automáticamente. Activamos el panel desde el botón Panel de texto de la ficha Diseño.

Observa como en el panel de texto se representan las dependencias con tabulaciones y los asistentes con una pequeña viñeta en forma de flecha. Fíjate también en que, cuando un elemento está siendo editado en el panel, queda seleccionado en el diagrama.

Como siempre, el texto que viene incluido en el diagrama es susceptible de ser formateado con las herramientas que ya hemos visto de la ficha Inicio (subrayar, negrita, alineaciones, etc.) o bien desde los Estilos de WordArt de la ficha de Formato.



Para practicar estas operaciones te aconsejamos realizar el ejercicio Crear un diagrama
