Unidad 12. Organigramas y diagramas (V)




Más a la derecha encontramos los Estilos de forma. Estas opciones pueden actuar sobre cualquier elemento del gráfico o si está seleccionado en su totalidad sobre el objeto entero.

Estilos de Forma

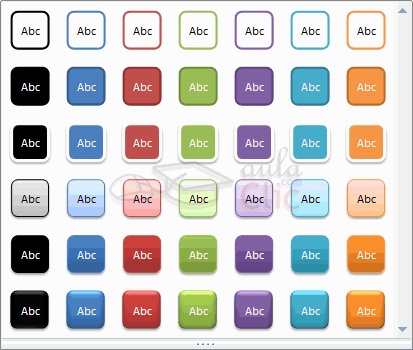

Desde aquí podremos establecer rápidamente el relleno, color, bordes y efectos de nuestros diagramas. Para ello, primero podemos optar por utilizar uno de los estilos prestablecidos por Word desplegando los estilos de forma. Selecciona uno de ellos y se aplicará automáticamente.

Estilos de forma

Igual que antes cada vez que pases el ratón por cada uno de ellos verás la previsualización en el diagrama del documento.

Este tipo de estilos rápidos sólo pueden ser aplicados sobre los elementos del gráfico. Para modificar aspectos relativos al gráfico completo utilizaremos los desplegables de Relleno de forma, Contorno de forma y Efectos de formas. Edición de formas

Con estas opciones podremos modificar los elementos del diagrama para crear otros estilos diferentes a los que Word nos ofrece en los estilos predefinidos.

Observa que en Relleno de forma, además de poder escoger un color, podemos hacer que el fondo sea una imagen, un degradado o una textura. Seleccionando la opción Sin relleno, el elemento tendrá un fondo transparente y en el caso de que por ejemplo el gráfico tuviese algún elemento detrás (texto, imágenes, tablas....) serían visibles a traves de él.

Colores de forma



Desde el desplegable Contornos de forma podemos seleccionar el tipo de borde que tendrá el todo el diagrama o parte de él. Además de poder elegir su color también podremos modificar su grosor y el tipo de línea (sólida, a rayas, punteada...). Observa que hay un desplegable dedicado a cómo se mostrarán las flechas que unen los elementos de nuestro diagrama.

Contorno de forma



Dentro del desplegable Efectos de formas encontrarás las opciones más jugosas en cuanto a la visualización del diagrama.

Dejamos en tu mano que las pruebes todas y decidas cuáles son las que más te gustan.

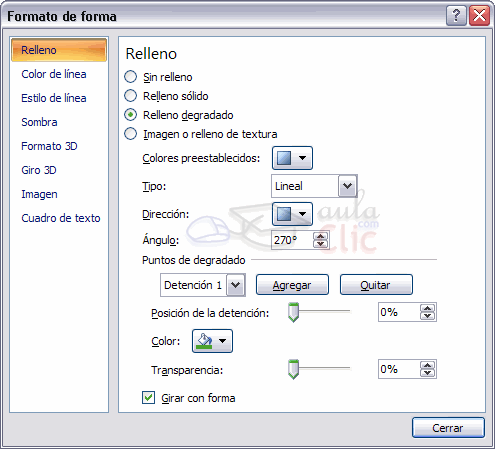

Aún así diremos que al final de los desplegables que forman este menú casi siempre encontraremos una opción para abrir el siguiente cuadro de diálogo:

Formato de Forma

Desde aquí se pueden modificar todas las características del formato del gráfico.

Este cuadro de diálogo también está accesible haciendo clic derecho sobre cualquier parte en el gráfico y seleccionando Formato de forma.

12.5. Tamaño y organización

También en la pestaña Diseño encontramos las opciones referentes a la organización y tamaño de los diagramas.

Formato de forma

Como puedes ver, las opciones del grupo Tamaño son muy fáciles de comprender. Con ellas puedes establecer el alto y ancho del gráfico con un par de clics.

Para ajustar mejor tus objetos es muy útil, pues a pesar de que podríamos definir el tamaño del gráfico colocando el cursor en uno de los bordes o esquinas hasta que cambiase su forma y luego haciendo clic y arrastrando. El resultado que lograríamos así no sería tan exacto pero es mucho más visual.

El resto de opciones tienen que ver con cómo se comportará el gráfico con el resto del documento. Como observarás, son las mismas opciones que se utilizan para trabajar con los gráficos e imágenes, que ya vimos en su correspondiente tema. Posición te permite seleccionar la ubicación exacta del gráfico dentro de la página. Y en Ajuste de texto establecerá cómo se comportará el objeto gráfico con respecto al resto del texto que lo rodea.

PosiciónAjuste del texto

La opción Más opciones de diseño abrirá el cuadro de diálogo Diseño avanzado. Desde él podrás colocar el gráfico en la posición exacta que desees, escogiendo la posición vertical y horizontal del objeto respecto a otros objetos (hoja, párrafos, caracteres, etc...).



Para practicar estas operaciones puedes realizar este ejercicio paso a paso: Formato de un diagrama

• Ejercicio propuesto de la Unidad 12 • Prueba evaluativa de la Unidad 12



Febrero-2011
Pág. 12.5
