Unidad 7. PROPIEDADES DE LOS OBJETOS (IV)

7.2.1 El alfabeto de líneas

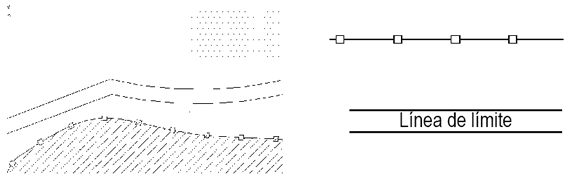

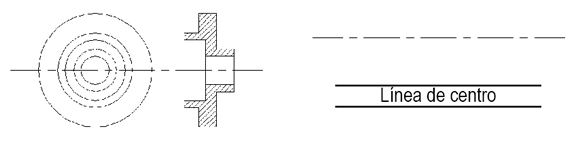

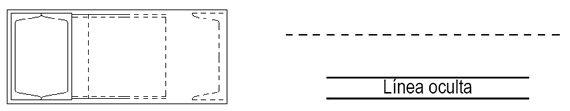

Ahora bien, no se trata de aplicar distintos tipos de línea a los objetos sin ningún criterio. De hecho, como pudo observar en los nombres y descripciones de los tipos de líneas en la ventana del "Administrador de tipos de línea", muchos de los tipos de línea tienen fines específicos muy claros en las distintas áreas del dibujo técnico. Por ejemplo, en un dibujo de ingeniería civil, puede ser muy útil el tipo de línea para mostrar instalaciones de gas. En el dibujo mecánico, las líneas ocultas o de centro se utilizan constantemente, etcétera. Lo siguientes ejemplos muestran algunos tipos de líneas y su uso en el dibujo técnico. De hecho, el usuario de Autocad debe conocer para qué se usan los distintos tipos según el área para la que dibuje, ya que éstos conforman todo un alfabeto de líneas.
