Unidad 3. Manejo de objetos (VII)



3.7. Visualización de objetos

Ver el videotutorial

Podemos dividir un dibujo en dos partes: el contorno o trazo y el relleno. El contorno es la línea que delimita un dibujo, y el relleno su color o textura, no sólo la del interior del dibujo, si no que también puede ser el color o estilo del propio trazo.

Por defecto, Illustrator nos muestra el color de todos nuestros dibujos. Pero puede que en determinados casos nos interese ver solo el contorno, porque nos sea más fácil identificar objetos, sobre todo si están superpuestos, o porque estemos manejando imágenes muy complejas y pesadas, que resultan más ágiles cuando sólo se ven los contornos.

PrevisualizadoContorneado

Esta opción la encontramos en el menú Ver, llamada Contornear para cambiar a modo de sólo contornos, o Previsualizar en CPU o bien Previsualización de GPU para volver al modo de colores.

Menú Ver → Previsualizar

Como vemos en el menú, podemos cambiar entre un modo y otro rápidamente con las teclas Ctrl + Y o bien Ctrl + E.

Para aplicar esta acción sobre una capa, basta con pulsar el icono del ojo Ojo de la capa correspondiente, en el panel Capas, mientras mantenemos la tecla Ctrl pulsada. Cuando esté en modo contornear el icono cambia al de un ojo hueco Ojo. Si repetimos el proceso pero manteniendo también pulsada la tecla Alt, el cambio se aplica a todas las capas excepto la seleccionada.



Vimos que unas de las cualidades de los formato PNG y GIF es que nos permiten trabajar con transparencias. Illustrator nos permite trabajar con estas transparencias, y no sólo en estos formatos, en cualquiera que deseemos dar efectos de degradados o sombras, por ejemplo. Por eso es importante distinguir a qué elementos hemos aplicado transparencias, sobre todo cuando haya objetos con rellenos del mismo color que el fondo, pues se mostrarán igual que los transparentes.

Para solucionar esto, disponemos de una cuadrícula de cuadrados grises y blancos con la que distinguiremos perfectamente las transparencias. Podemos activarla desde el menú Ver --> Mostrar cuadrícula de transparencia.

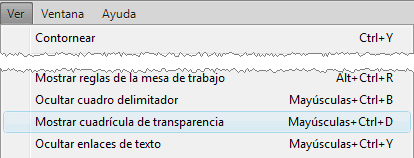

Menú Ver --> Mostrar cuadrícula de transparencia

Con estos ejemplos apreciamos mejor la diferencia:

Sin cuadrícula de transparencia  Con  cuadrícula de transparencia

En la primera imagen, sobre fondo blanco, los cuadrados parecen iguales dos a dos. En la segunda, al mostrar la cuadrícula de transparencia, vemos que uno de los cuadrados blancos era transparente, y el marrón de la derecha es más oscuro, pero con una opacidad baja.

La cuadrícula normal también nos permite distinguir los objetos transparentes.


Diciembre-2017
Pág. 3.7
