Unidad 4. Herramientas de Dibujo (XIX)

Por tanto, una vez activada la cuadrícula deseada y hechos los ajustes necesarios, podremos crear trazos que respeten la vista en perspectiva. Para ello debemos tener en cuenta que los objetos se creararán en el plano seleccionado. Por ejemplo, en una vista de dos puntos, el widget muestra que de manera predeterminada el plano activo es el izquierdo.

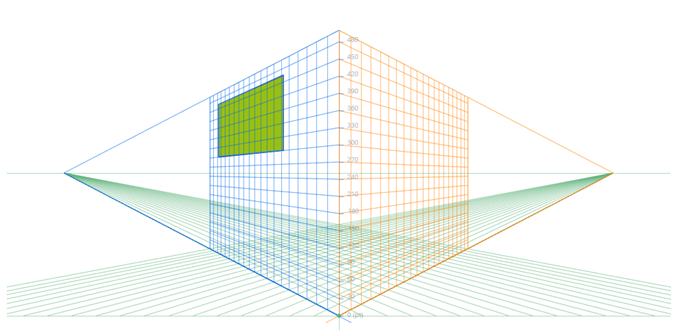

Con lo que, si seleccionamos, por ejemplo, la herramienta rectángulo y dibujamos uno, éste se creará sobre dicho plano.

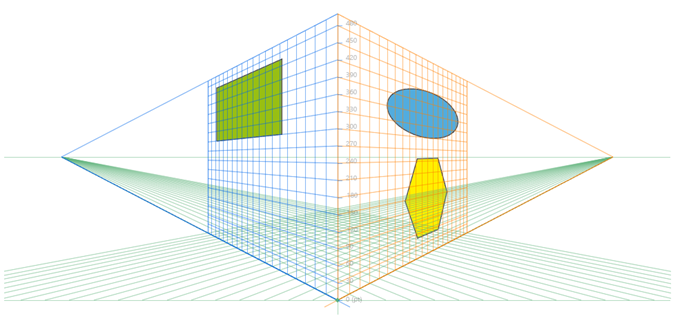

Para cambiar de plano, debemos hacer clic en el widget. En la siguiente imagen, es ahora el plano derecho el activo y en él hemos ubicado dos objetos nuevos.

Si tenemos objetos ya creados y deseamos integrarlos a una vista en perspectiva, entonces debemos usar la segunda herramienta, Selección de Perspectiva . Con ella llevaremos objetos ya creados al plano activo seleccionando los objetos y arrastrándolos a la nueva posición.

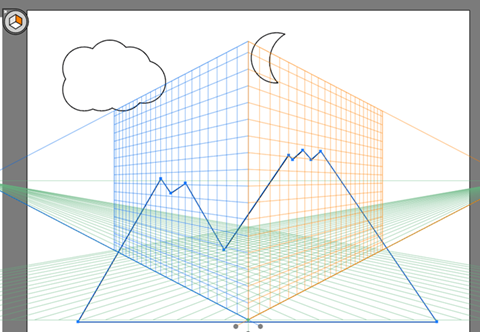

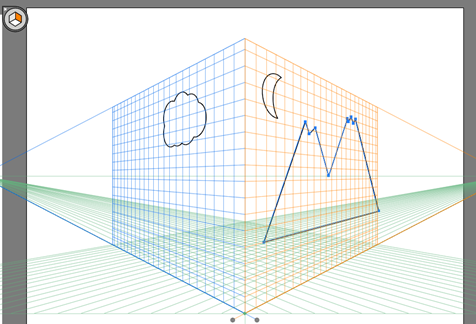

A su vez, esta misma herramienta nos sirve para mover los trazos de un plano a otro. Para ello basta con seleccionarlos y cambiar de plano con las teclas 1, 2, 3 o 4.

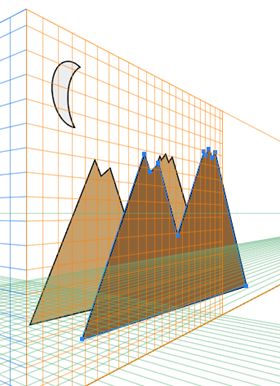

Ahora bien, cuando movemos un objeto, el movimiento se limita al plano en el que se encuentra. En ocasiones es deseable poderlos mover perpendicularmente al plano mismo. Para ello, debemos pulsar la tecla 5, al tiempo que arrastramos el objeto con la herramienta de selección en perspectiva. Si combinamos esta tecla con la tecla Alt, entonces se creará un objeto perpedicular al original, como en la imagen.

Finalmente, con el atajo de teclado Ctrl+Mayus+I podemos desactivar (y activar) la cuadrícula, con lo que ya no estará visible.
