Unidad 10. Apariencia y efectos (VIII)

Colocar Ilustraciones en objetos 3D.

Al crear un objeto 3D, por extrusión y biselado o por giro, el objeto pasa a tener varias caras. Por ejemplo, si aplicamos extrusión a un círculo, obtenemos un cilindro, con una cara superior, una cara en la base, y otra en el cuerpo del cilindro. En el caso de crearlo usando el giro, cada segmento del razado original será una cara del objeto tridimensional.

A cada una de estas caras, podemos asignarle una ilustración, que se ajustará a la forma del objeto.

Las ilustraciones que vayamos a colocar, debemos tenerlas en el panel de Símbolos. Es decir, si es un objeto del documento, lo arrastraremos al panel, y si es un símbolo de la biblioteca, lo seleccionaremos para que aparezca en el panel. Sólo podremos colocar un símbolo por cara.

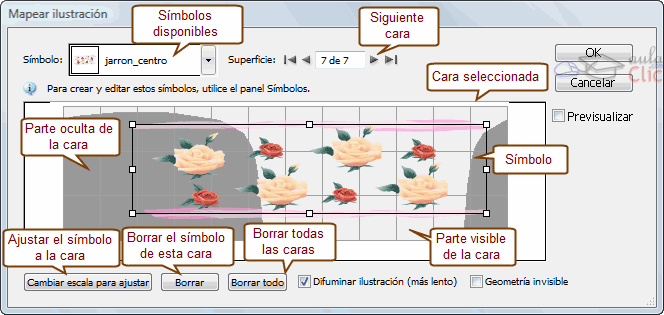

Cuando tengamos preparados los símbolos, en la venana que definimos los parámetros del objeto 3D, pulsamos el botón Mapear ilustración, para llegar a la ventana Mapear ilustración:

• Utilizando los controles de Superficie, nos situamos sobre la cara que queramos. En el objeto, se irá resaltando en rojo en qué cara estamos.
• Después, en Símbolo, seleccionamos la ilustración a colocar.
• En la parte central, movemos y redimensionamos el símbolo para ajustarlo a la cara, teniendo en cuenta que las partes claras corresponden con la superficie visible del objeto, y las oscuras con las ocultas. El botón Cambiar escala para ajustar, redimensiona la ilustración para que ocupe toda la superficie de la cara.
• Para eliminar el símbolo de la cara, pulsamos Borrar. Si pulsamos Borrar todo, limpiamos el objeto quitando todas las ilustraciones.
• Tenemos dos opciones, Difuminar ilustración hace que el difuminado se aplique también al símbolo. Si no lo marcamos, la ilustración aparecerá sin tonos oscurecidos ni claro.
• La opción Geometría invisible hace que se oculte la superficie y se muestre sólo la ilustración. Es como si utilizásemos el objeto 3D como una envolvente.
