Unidad 5. La herramienta Lápiz (II)

5.4. Opciones de la herramienta Lápiz

Vamos a conocer las opciones que podemos configurar en la herramienta Lápiz, para poder ajustarla a nuestras necesidades.

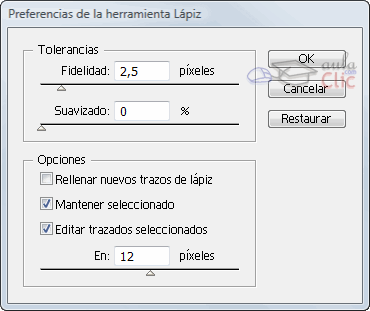

Para acceder a sus opciones, hacemos doble clic sobre su icono en la Barra de herramientas. Se abrirá su ventana de preferencias:

En Toleracias podemos configurar:

Fidelidad: Controla la distancia a la que debe mover el ratón o el lápiz electrónico para que se cree un nuevo punto de ancla en el trazado. Cuanto mayor sea, se crearán menos puntos de ancla, por lo que los segmentos serán mayores y más curvos, y el trazado más suave. Si aumentamos el valor, se generarán ángulos más cerrados.
Suavizado: Determina el suavizado que se aplica a la herrmienta. Como pasaba antes, a un mayor valor, el trazado será más suave y por tanto tendrá menos puntos de ancla. Si reducimos el valor, el trazado será más sensible a las irregularidades del dibujo.

En Opciones podemos marcar:

Rellenar nuevos trazos de lápiz: El trazado se rellena con el relleno seleccionado. Si es abierto, se rellenará el área encerrada al unir los extremos.
Mantener seleccionado: SI está marcado, el trazado permanece seleccionado tras crearlo.
Editar trazos seleccionados: Que esta opción esté marcada es lo que permite editar trazados existentes con el lápiz.
En x píxeles: Si la edición está permitida, aqui podemos concretar a qué distancia como mínimo debe de estar el cursor del trazo para que pueda editarlo.

5.5. La herramienta Suavizar

Si mientras utilizamos la herramienta Lapiz presionas la tecla Alt cambiamos a la herramienta Suavizar . También la encontramos disponible como herramienta independiente.

Esta herramienta también dispone de unos valores de Suavizado y Fidelidad configurables. Y lo que hace es eso, reaplicar estos valores la trazado, previamente seleccionado, sobre el que se aplica la herramienta. Cada vez que utilicemos la herramienta sobre el mismo trazado, este se suavizará un poco más, teniendo cada vez menos puntos de ancla.
