2. Gráficos en la Estadística Descriptiva (18)

Ejemplo 16 (Usando la versión 13 de Minitab)



También podemos obtener gráficos de caja usando el modo texto del Minitab. Para ello usamos la secuencia de comandos:

<Graph> - <Carácter graphs> - <BoxPlot>



En el recuadro de variables ingresemos la variable “Crédito”

He aquí el gráfico. Hay sesgo por la izquierda.



                                                -----------

               OO                   ------------I      +  I----

                                                -----------

          +---------+---------+---------+---------+---------+------Créditos

          0        25        50        75       100       125



Nota:
-          Observe los dos “outliers” que ya habíamos observado antes. Y son extremos.

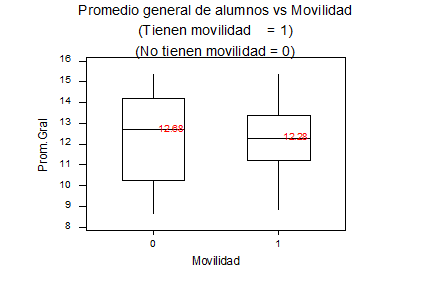

-          Observe ahora una gráfica BoxPlot para la variable Prom. Gral por el tipo de Movilidad.




La gráfica siguiente nos indica que no tienen “outliers” y la asimetría es muy leve en el caso de los que no tienen movilidad.



A continuación mostramos también los resultados obtenidos al usar esta opción de Graph,  pero en la modalidad de caracteres <Character graph>.





Movilidad



                            --------------------------

0              -------------I              +         I--------

                            --------------------------



                                 ---------------

1                ----------------I      +      I--------------

                                 ---------------

          --------+---------+---------+---------+---------+--------Prom.Gral

                9.0      10.5      12.0      13.5      15.0





Pág. 2.18
