2. Gráficos en la Estadística Descriptiva (5)

3. Gráfico de tipo <Histogram>, <ScatterPlot> y <Chart>

En muchos casos el comportamiento de los datos o la información obtenida a partir de ella, puede ser rápidamente comprendida si los resultados cuantitativos se ven apoyados con una o más gráficas del mismo.  El Minitab proporciona una gran cantidad de tipos de gráficos para resolver diferentes situaciones estadísticas.



A continuación pasamos a estudiar algunos tipos de gráficos que pueden ser usados en la Estadística Descriptiva.



Gráfico de Histograma



Puesto que un histograma de frecuencias necesita el rango, número de clases, amplitud, etc. primero obtendremos estos resultados.



Paso 01: Cargar el archivo DatObs.mtw del disco duro



Paso 02. Determinación de estos valores usando <Stat>



<Stat> - <Basic Statistics> <Display statistic descriptive>

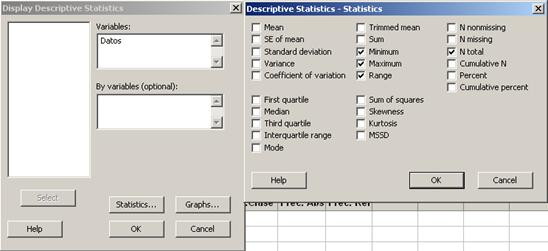

En la ventana siguiente ingrese la columna Datos o C1. Hacemos clic en <Statistics> para pedirle las estadísticas que deseamos calcular. En este caso deben quedar activadas Maximum, Minimum, Range y N total, como se muestra en la siguiente figura.



Los resultados se muestran en el siguiente recuadro:

Descriptive Statistics: Datos
Total

Variable Count Minimum Maximum Range
Datos 50 34.16 72.24 38.08



Paso 03: Obtención del gráfico de Histograma



De acuerdo a los resultados anteriores, el límite inferior del primer intervalo es 34.16; el límite superior del último intervalo es 74.24; el rango es 38.08 y el total de datos es n = 50.



La amplitud de clase lo encontramos dividiendo el Rango entre el número de intervalos de clase; en este caso, entre 8; con lo que obtenemos 4.76 como amplitud.



Esta información vamos a ingresarla en la ventana del histograma.



Usemos la siguiente secuencia:



<Graph> - <Histogram>

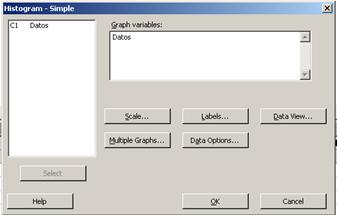

En la ventana de diálogo que se muestra, se selecciona <Simple> y hacemos Clic en <Ok>. En la siguiente ventana, ingrese la variable como se muestra en la figura de la derecha.



En <Graph variables>  ingresamos el nombre de la variable Datos . Luego clic en <Ok>.

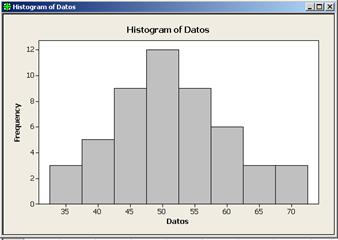

Al hacer clic en <Ok> se obtiene el siguiente gráfico de Histograma.




Observación importante:



En el gráfico podemos apreciar que en efecto hay 8 intervalos pero se muestra los puntos medios y no los límites inferior y superior de cada intervalo. Más adelante veremos que, cuando se maneja datos agrupados y se desea construir una tabla de frecuencias, se puede hacer a partir del histograma obtenido.



Gráficas de tipo <ScatterPlot>



Usaremos la opción ScatterPlot cada vez que se desee obtener un gráfico que relacione una variable contra otra. Por ejemplo, en los datos que estamos usando, nos interesaría saber cómo se comporta el total de créditos en relación a la edad de los alumnos.

Pág. 2.5
