Unidad 12. Organigramas y diagramas (I)

12.1. Introducción

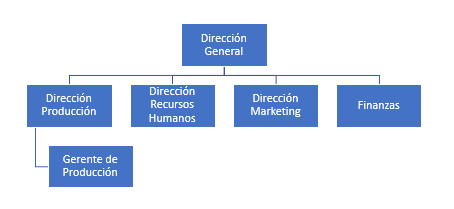

Al igual que en Word podemos insertar imágenes, dibujos y otros tipos de elementos gráficos. Un organigrama es un elemento gráfico que representa una organización, normalmente jerárquica, por ejemplo la organización de cargos en una empresa.

Organigrama

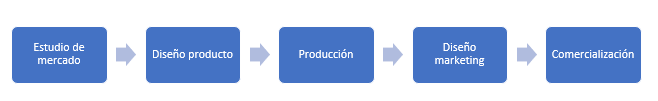

Y un diagrama es una representación gráfica que no tiene porqué ser obligatoriamente una organización jerárquica, puede representar desde un grupo de elementos relacionados entre sí hasta un diagrama de secuencias, donde por medio de la representación gráfica se explica los pasos o componentes con una secuencia lógica, por ejemplo los pasos a seguir para poner en marcha un producto.

Diagrama de secuencia

Un organigrama, para Word, es un tipo de diagrama con unas características específicas en cuanto a la estructura y elementos que lo forman.

12.2. Crear un organigrama


Vídeo 12. OrganigramasVideotutorial

bola naranja Crear organigrama

Para insertar un diagrama debemos:

- Acceder a la pestaña Insertar y seleccionar SmartArt.

Insertar - Imagen - Organigrama

- Se abrirá este cuadro de diálogo, donde deberás seleccionar el tipo de diagrama que quieres insertar y pulsar el botón Aceptar. Nosotros seleccionaremos el tipo Jerarquía.

Galería de diagramas

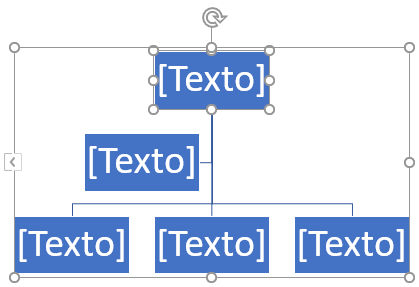

Nos dibuja un organigrama básico de varios niveles similar al que puedes ver en la siguiente figura.

Organigrama básico

Para modificar el texto de los recuadros basta con hacer clic en su interior y escribir el texto que deseemos, o hacer clic en el botón < que aparece en la parte central izquierda para abrir el Panel de Texto que aparece en la siguiente imagen y que explicaremos más adelante.

organigrama escribir texto

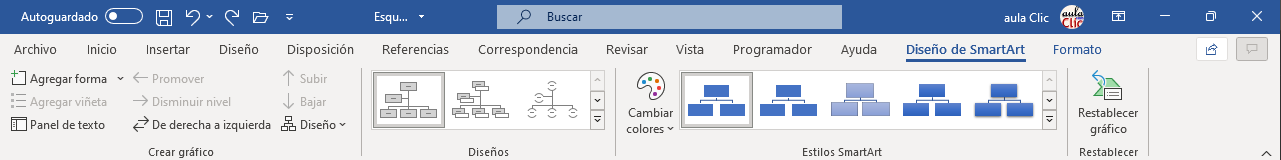

Al insertar un organigrama nos aparecen las pestañas Diseño de SmartArt y Formato.

Menú Organigrama

bola naranja Agregar formas

descrip Este botón sirve para insertar elementos (recuadros) al organigrama, pulsando sobre el triángulo negro de la derecha podemos seleccionar que tipo de forma queremos insertar, la descripción de cada comando es bastante explicativa de lo que hace, Agregar forma detrás, etc..

Tipos de formas

También se suele utilizar la siguiente nomenclatura para llamar a los distintos elementos.

Ayudante

Un Subordinado es un recuadro que está claramente un nivel por debajo. Por ejemplo B y C son subordinados de A, es decir están dos niveles por debajo a A.

Un Compañero se sitúa al lado del recuadro. Por ejemplo B es compañero de C y esta por delante de C, pero en el mismo nivel.

Un Asistente está un nivel por debajo pero antes que un subordinado. Por ejemplo A1 es asistente de A.


Marzo-2022 (V 1.0)
Pág. 12.1
