Unidad 12. Zoom (III)

12.3 Ventana de Zoom y Dinámico

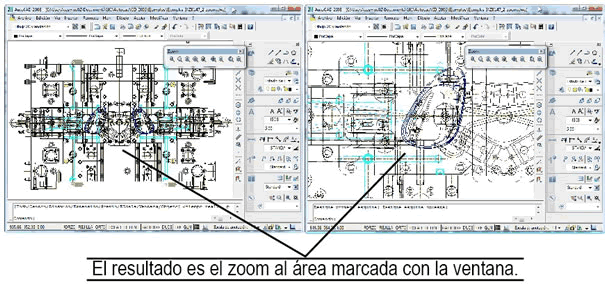

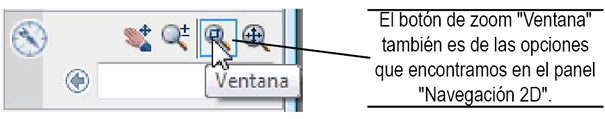

Ventana” permite definir un rectángulo en pantalla haciendo clic en las esquinas opuestas del mismo. La parte del dibujo circunscrita al rectángulo (o ventana) será la que se amplíe. El botón y un ejemplo de su funcionamiento puede verse enseguida:

Imagen

Imagen

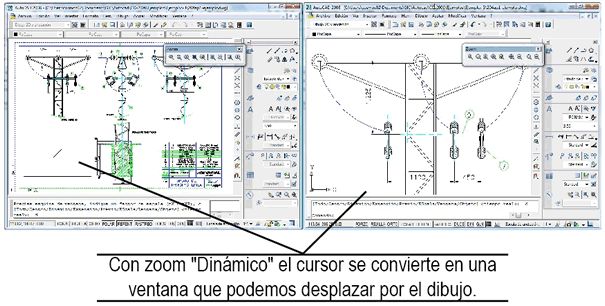

Una herramienta similar es la de zoom “Dinámico”. Al activarla, el cursor se convierte en un rectángulo que podemos mover con el ratón sobre todo nuestro dibujo; luego, haciendo clic, modificamos el tamaño de dicho rectángulo. Finalmente, con la tecla “ENTER”, o con la opción “Salir” del menú flotante, Autocad regenerará el dibujo haciendo zoom en el área del rectángulo.

Imagen

Pág. 12.3
