Unidad 12. Zoom (IV)

12.4 Escala y Centro

Escala” solicita, a través de la ventana de comandos, el factor por el que habrá de modificar el zoom del dibujo. Un factor de 2, por ejemplo, ampliará el dibujo al doble de su visualización normal (que será, por tanto, igual a 1). Un factor de .5 escalará el dibujo a la mitad de su tamaño, por supuesto.

Imagen

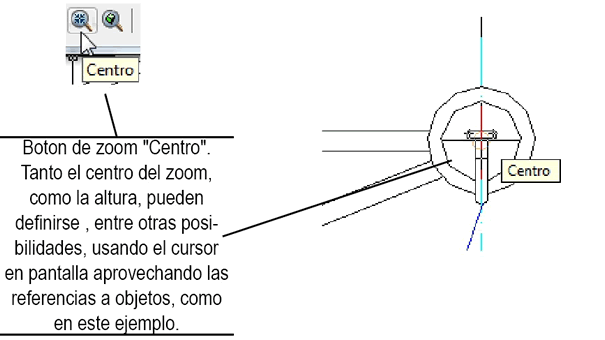

A su vez, la herramienta “Centro” nos pide un punto en pantalla, que será el centro del zoom, luego un valor que será la altura del mismo. Es decir, en base al centro elegido, Autocad regenerará el dibujo mostrando todos los objetos abarcados por la altura. Este valor también podemos indicarlo con 2 puntos en pantalla con el cursor. Con lo que esta herramienta se vuelve más versátil.

Imagen

12.5 Zoom ampliar y reducir

Las herramientas “Ampliar” y “Reducir” son las más simples de utilizar, aunque también las más limitadas. Cuando pulsamos “Ampliar”, los objetos en pantalla se redibujan al doble de su tamaño actual sin más trámites y respetando el encuadre existente.

Está de más decir que “Reducir” presenta los objetos a la mitad del tamaño  actual y también sin modificar el encuadre.

Imagen

Pág. 12.4
