Unidad 15. Edición simple (V)

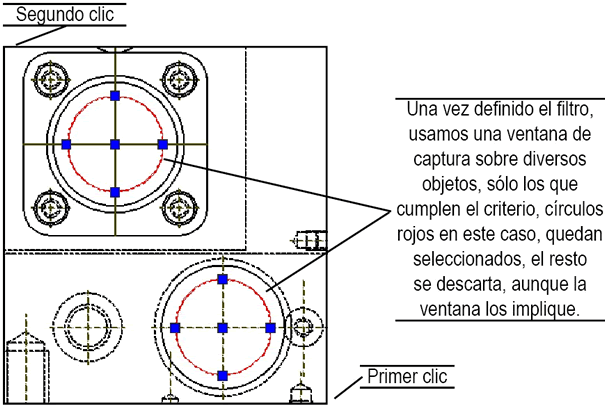

Durante la ejecución del comando de edición debemos escribir ‘filter, tal como se ve en la imagen anterior. Al aparecer el cuadro de diálogo pulsamos el botón “Aplicar”, que, precisamente, aplicará el filtro al seleccionar los objetos. En otras palabras, no realizará la selección en sí, sino que aplicará el filtro cuando la selección se realice, por ejemplo, con una ventana de captura.

Imagen

Ahora bien, hasta ahora hemos omitido mencionar que en su configuración estándar, Autocad permite seleccionar objetos para edición aún antes de ejecutar los comandos. El resultado es el mismo, sólo que los objetos quedarán resaltados con recuadros llamados pinzamientos (de los que ya hemos hablado y que estudiaremos a fondo más adelante) y que los comandos de edición ya no mostrarán el mensaje “Designe objetos”.

Por lo que podemos usar otro orden para seleccionar objetos usando filtros: 1) ejecutar el comando Filter para crear los criterios o aplicar los ya grabados y pulsar “Aplicar”, 2) abrir una ventana de selección (implícita o de captura) con la confianza de que sólo los objetos que nos interesan quedarán seleccionados gracias al filtro y, 3)  ejecutar el comando de edición.

Como siempre, puede usar el método que le parezca más natural.

15.1.2 Selección rápida

Finalmente, otro método similar al anterior es el de “Selección rápida”, que también permite crear criterios de selección de objetos, algo más simples que con la filtración pero, como su nombre lo indica, de manera rápida, aunque no permite crear listas de criterios ni grabarlas. Otra de sus limitantes es que no es posible invocar la selección rápida durante la ejecución de un comando de edición, pero como ya se mencionó, podemos crear un conjunto de selección antes de activar algún comando, por lo que el resultado vendría siendo el mismo.

El comando Selecr activa el cuadro de diálogo en donde podemos elegir el tipo de objetos a seleccionar, las propiedades que debe poseer y los valores de dichas propiedades. Por ejemplo, podemos crear un conjunto de selección con todos los círculos que tengan un diámetro igual a 50 unidades de dibujo.

Imagen

Pág. 15.5
