Unidad 16. Edición Avanzada (II)

16.2 Simetría

Simetría crea, como su nombre lo indica, objetos simétricos a los originales respecto a un eje. Coloquialmente, podemos decir que duplica los objetos seleccionados pero como si fueran reflejados en un espejo. La superficie del espejo, visto perpendicularmente, sería el eje de simetría.

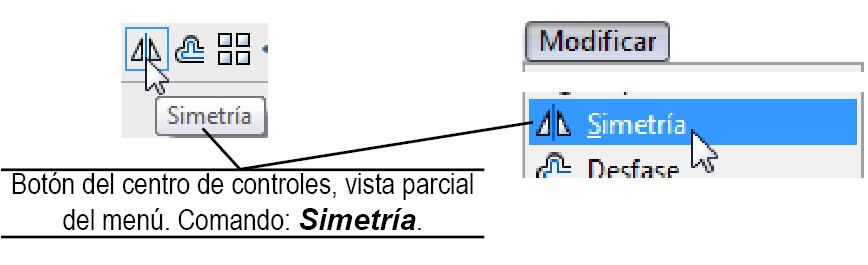

Cuando activamos el comando y hacemos nuestra selección de objetos, Autocad nos pide 2 puntos para establecer el eje de simetría igual que cuando dibujamos una línea. El nuevo objeto simétrico se ubica a la distancia y al ángulo del eje de simetría a la que está el objeto original.  Después de definir el eje, podemos optar por borrar el original o mantenerlo.
