Unidad 16. Edición Avanzada (IV)

16.4 Empalme

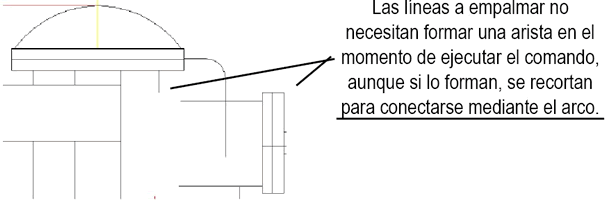

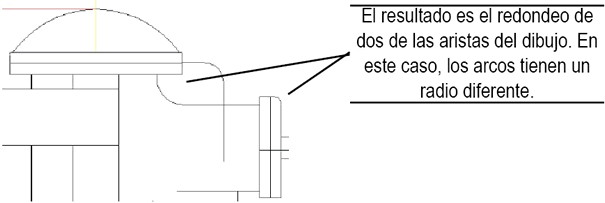

El comando Empalme une las aristas de dos objetos y las redondea con un arco. El siguiente ejemplo muestra el resultado.

Imagen

Imagen

Imagen

Las opciones del comando Emplame permiten modificar el radio de los arcos (RAdio), hacer empalme a todas las aristas de una polilínea en un solo paso (Polilínea) y activar o desactivar el recorte de las líneas a empalmar.

En el caso de las polilíneas, el comando crea un arco de empalme ahí donde dos líneas formen un vértice, independientemente si éste es abierto o cerrado.

Con la opción RAdio del comando podemos indicar el radio de los arcos que habrán de crearse en las siguientes aplicaciones del comando. Aunque es probable que en algunos casos el radio del arco no permita crear el empalme, por ser muy grande o muy pequeño.

Imagen
