Unidad 16. Edición Avanzada (V)

16.5 Chaflán

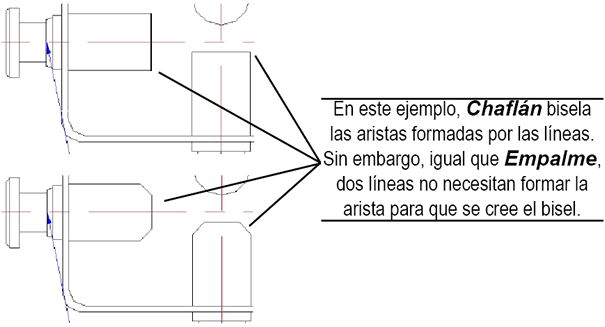

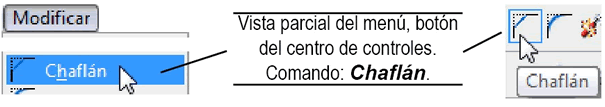

Este comando bisela 2 aristas a la distancia o ángulo especificado. Como siempre, el resultado puede ejemplificarse mucho mejor con una imagen.

Imagen

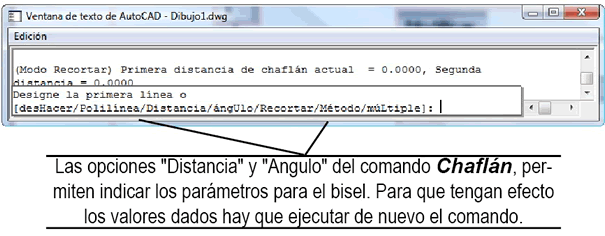

Las líneas a elegir para el chaflán no deberán ser paralelas, de lo contrario el comando no puede ejecutarse, aunque no necesariamente necesitan formar un vértice, ya que el comando, además de recortar, puede alargar las líneas hasta el bisel. A su vez, como puede verse en la siguiente imagen, las opciones del comando permiten indicar la distancia de cada línea desde donde surgirá el bisel; o bien, podemos dar una distancia y un ángulo a partir de la primera línea.

Imagen

Imagen

La subopción Recortar, al desactivarse, hace que el comando mantenga las líneas originales, sin recortarlas, aunque genera el bisel.

Imagen

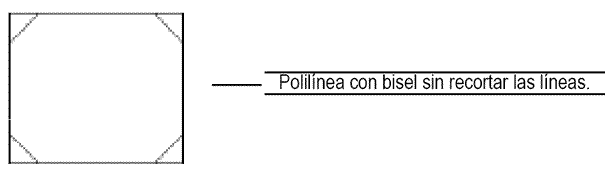

Finalmente, si tenemos un rectángulo y queremos biselar todas sus esquinas a la misma distancia (o distancia y ángulo), entonces convendrá recordar que ese rectángulo también es una polilínea. Si usamos esta opción del comando Chaflán, entonces el biselado puede realizarse en un solo paso.

El comando incluye la opción “Múltiple”, para que pueda ser aplicado a múltiples objetos sin necesidad de reiniciarlo.

Pág. 16.5
