Unidad 20. Capas (IX)

20.4 Estados de capas

Como hemos mencionado, un proyecto complejo en Autocad puede llegar a tener cientos de capas. Estas, como acabamos de ver, pueden ser filtradas para que sólo sea visto el grupo de ellas con las que nos conviene trabajar. Supongamos ahora que, a su vez, muchas de esas capas son desactivadas, otros inutilizadas, algunas más se han bloqueado para que los objetos que contienen no puedan ser editados y, finalmente, les hemos creado, como se verá más adelante, diversos estilos de trazado para manipular de diversas maneras la impresión de planos. Con lo que tenemos a las capas en un estado especial en dos sentidos. Por una parte, al conjunto se le ha aplicado un filtro que oculta algunas en la lista del Administrador y hace ver otras y, por otra parte, cada una guarda una situación especial en sus diversos parámetros. ¿Qué pasaría si el día de mañana deseamos darle a las capas, de nueva cuenta, esta configuración especial? Mejor aún, ¿qué pasaría si aplicamos otro filtro, desactivamos e inutilizamos otras y, en general, aplicamos de nueva cuenta múltiples cambios y, por necesidades obvias, deseamos volver a la configuración del día de ayer?

Para eso sirven los “Estados de capas”, los cuales, en realidad, son sólo pequeños archivos en donde se guardan los parámetros actuales de las capas para restituirlos cuando se desee.

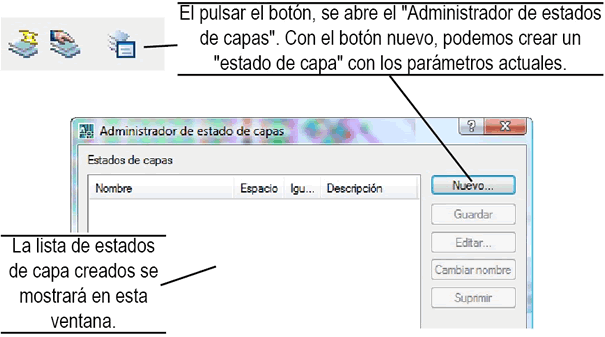

A cada “estado de capa” le damos un nombre y luego podemos llamarlo para que el Administrador presente la lista de capas y los parámetros correspondientes contenidos en dicho estado. Esta idea de grabar parámetros de cierto tipo para reutilizarlos después ya la hemos visto antes y volveremos a ella con frecuencia en Autocad, desde los “estilos de texto”, los “perfiles de usuario”, los “grupos de objetos” y la “administración de vistas” entre otros muchos, por lo que creemos innecesario extendernos respecto al concepto subyacente en los “estados de capas”, por lo que veremos cómo se graban y restituyen.

Imagen

Imagen

Pág. 20.9
