Unidad 21. Bloques (IV)

21.2 Edición de bloques in-situ

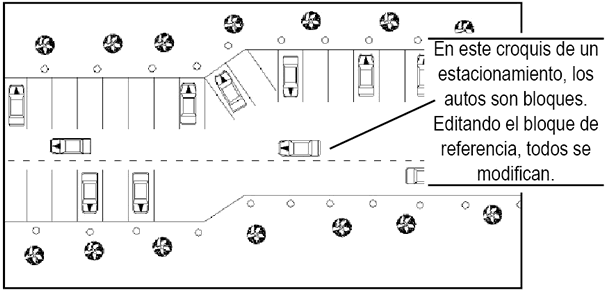

Como ya mencionamos, un bloque puede ser insertado en un dibujo muchas veces, pero sólo es necesario editar la referencia del bloque para que todas las inserciones se modifiquen. Como es fácil concluir, esto implica un ahorro muy importante de tiempo y trabajo.

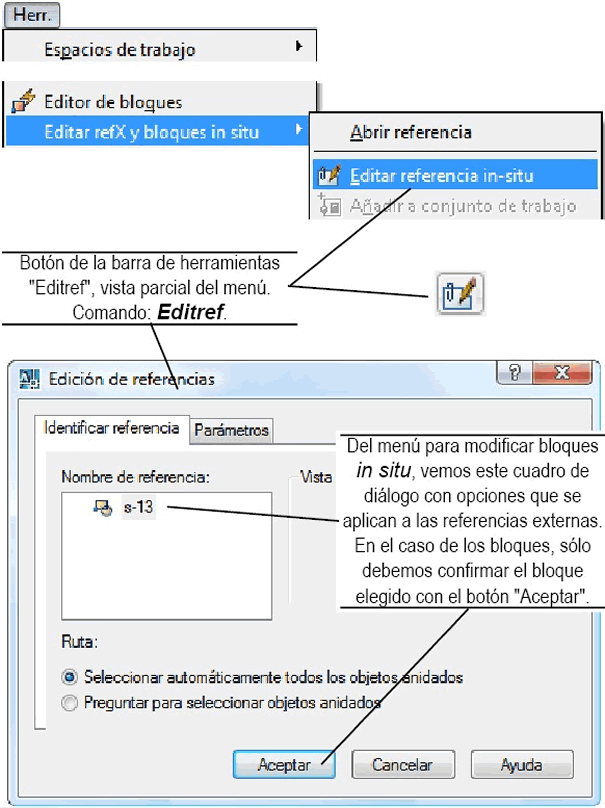

Para modificar un bloque, usamos el menú “Herr.-Editar refX y bloques in situ-Editar referencia”, que nos pide designemos un bloque del dibujo para luego abrir el siguiente cuadro de diálogo donde, simplemente, debemos confirmar el nombre del bloque a modificar.



Imagen

Imagen
