Unidad 22. Referencias externas (III)

22.3 Administración de referencias externas

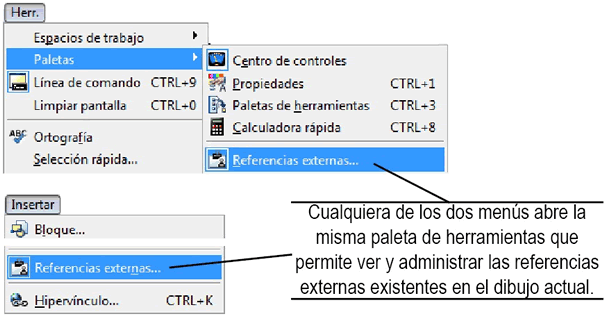

Cuando un dibujo contiene numerosas referencias externas y éstas, a su vez, un buen número de capas y diversos elementos, su control podría llegar a complicarse. En muchos casos, además, es posible que usemos una referencia externa en un dibujo para efectos de cotejar con otra parte en diseño, pero que una vez cotejado no tenga sentido mantener la referencia en pantalla durante determinado tiempo. Recuérdese que las referencias externas no sólo consumen tiempo de redibujado en pantalla, sino también pueden llenarla de elementos que, por periodos, es inútil mantener. Considerando además que esa es la idea que subyace en las referencias externas, de servir como una referencia que no se requiere permanentemente en el trabajo, éstas deben poder ser fácilmente descargadas (o recargadas nuevamente, según el caso) o incluso eliminadas del dibujo. Para estas y otras tareas, Autocad incluye una paleta de herramientas que sirve, precisamente, para administrar las referencias externas. El comando es Refexternas. También funciona con su versión anterior, Refx. Curiosamente, por tratarse de una paleta de herramientas, puede abrirse desde dos menús distintos: "Insertar-Referencias externas..." y "Herr.-Paletas-Referencias externas..."



Imagen

Imagen

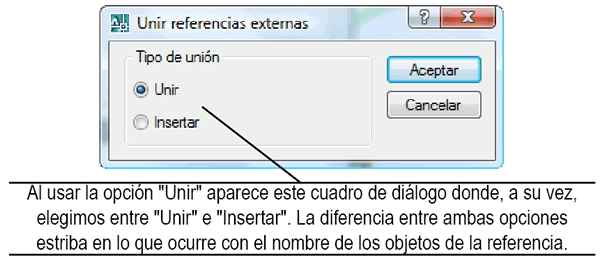

Por su parte, es muy probable que una vez concluido un proyecto de diseño, se integre todo en un solo archivo de Autocad, convirtiendo las referencias externas en parte intrínseca del dibujo final, como si fuera un bloque. Así se evita el peligro de que el archivo sea editado o borrado en la red. Para unir una referencia externa al dibujo, usamos la opción "Unir" del menú contextual que mostramos en la imagen anterior. El resultado será el siguiente cuadro de diálogo.



Imagen

La diferencia entre ambas opciones es la manera en que se van a integrar los objetos de la referencia en el dibujo actual. En ambos casos con la referencia se integran todos sus bloques, capas, estilos de texto, vistas, SCP y otros objetos con el nombre que contenga. Si elegimos “Unir”, el nombre de todos estos objetos estará precedido por el nombre del archivo de la referencia. Si usamos “Insertar”, el nombre del archivo desaparece quedando sólo el nombre del objeto. El riesgo es que el dibujo actual tenga capas, bloques u estilos de texto, entre otros, que se llamen igual, con lo que esas definiciones de la referencia a unir desaparecerían (ya que el dibujo actual tiene prioridad sobre la referencia).
