Unidad 24. Consultas (I)

En el apartado 3.1 de esta guía mencionábamos que podemos hacer una equivalencia 1 a 1 de los objetos dibujados respecto a los objetos reales. Es decir, que podemos dibujar una línea que represente un muro de 15 metros, dándole un valor de 15 unidades Autocad y que el número de decimales depende de la precisión que busquemos para nuestro trabajo. Así, podemos ir haciendo un plano de cualquier cosa y luego obtener información adicional sin necesidad de calcularla, como el área de determinada superficie o el volumen de un objeto tridimensional, ya que el objeto dibujado es igual al objeto real, sin necesidad de conversiones de escala.

Las opciones de consulta de Autocad pueden dar esa información y muchas otras similares, desde las coordenadas de un punto hasta el centro de gravedad de un prisma rectangular. Lo cual es de mucha ayuda en diversas áreas de la ingeniería.

Las opciones de consulta de Autocad están organizadas en el menú “Herr.-Consultar”.

Imagen

La consulta más simple, por supuesto, es la de coordenadas de un punto cualquiera. No debe olvidarse que Autocad permite señalar dicho punto con las herramientas de referencia a objetos y que el resultado incluye el eje Z.

Imagen

Otra consulta igualmente simple, es la distancia entre dos puntos. Sobre todo si se trata de un modelo bidimensional. De nueva cuenta, las referencias a objetos nos facilitan la señalización de dichos puntos.



Imagen

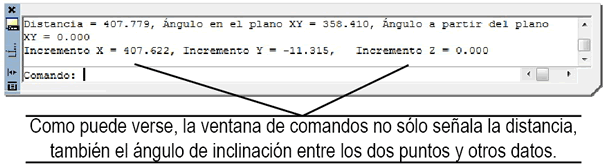

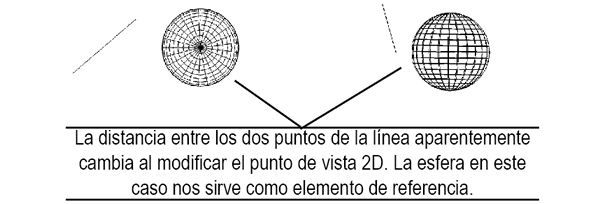

Sin embargo, en un dibujo tridimensional, la distancia aparente entre dos puntos, vista en un plano bidimensional cualquiera, puede variar respecto a otra vista 2D, ya que ambos pueden estar en coordenadas Z distintas. El resultado del comando Dist es absoluto, es decir, mide la distancia del vector 3D, por lo que se indica también el ángulo, independientemente de la vista que esté utilizando. Considere esto al momento de solicitar el valor de distancia entre dos puntos.

Imagen
