Unidad 25. Acotación (II)

25.1 Criterios para acotar

Para añadir cotas a un dibujo tenemos estos criterios básicos:

  1.- Cuando creamos un dibujo con varias vistas de un mismo objeto, debemos colocar las cotas entre las vistas, siempre que esto sea posible (En el capítulo 27 veremos la manera de automatizar la creación de vistas con ventanas gráficas).



Imagen

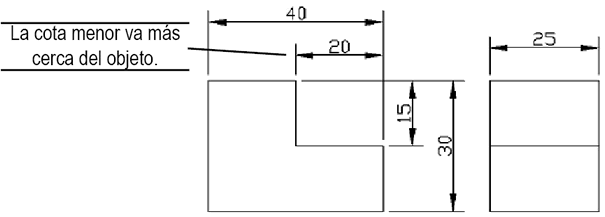

2.- Cuando la forma de un objeto nos obligue a crear dos cotas paralelas, la cota menor debe estar más cerca del objeto. La herramienta de “Cotas de línea base” del programa hace esto automáticamente, pero si no la utiliza y después debe añadir una cota menor paralela a otra ya creada, no olvide su ubicación correcta.



Imagen

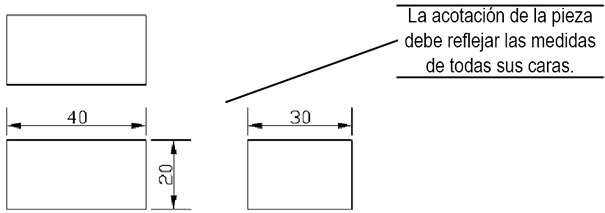

3.- Las cotas deben estar preferentemente en la vista que mejor muestre la forma característica del objeto. En el siguiente ejemplo, las medidas de 15 podrían estar en la otra vista, pero reflejarían deficientemente su forma.



Imagen

4.- Si el dibujo es lo suficientemente grande, las cotas pueden estar en él si las medidas de detalle lo exigen.



Imagen

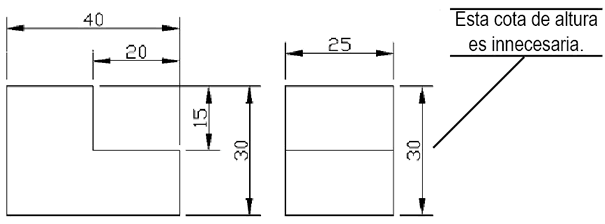

5.- No debe repetirse una cota en dos vistas diferentes. Por el contrario, deben acotarse detalles diferentes, aún cuando midan lo mismo.



Imagen

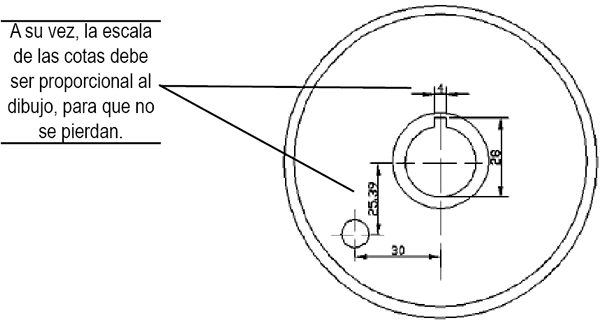

6.- En detalles pequeños, podemos cambiar los criterios de señalización de límites de las cotas, para mejorar su presentación. Como veremos más adelante, es posible modificar los parámetros de las cotas para que se ajusten a estas necesidades.
