Unidad 25. Acotación (IV)

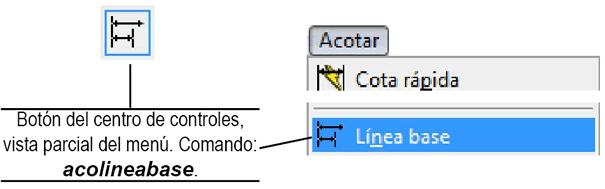

25.2.2 Cotas del línea base

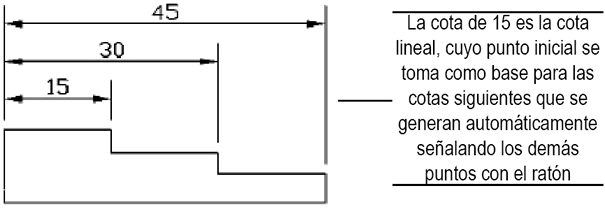

Las cotas de línea base generan diversas cotas que tienen en común su punto inicial. Para crearlas debe existir una cota lineal existente como la que vimos en el punto anterior. Si usamos este comando inmediatamente después de haber creado una cota lineal, entonces Autocad tomará como línea base la de la cota lineal. Si, en cambio, hemos usado otros comandos antes, entonces el comando nos pedirá que designemos la cota.



25.2.3 Cotas rápidas

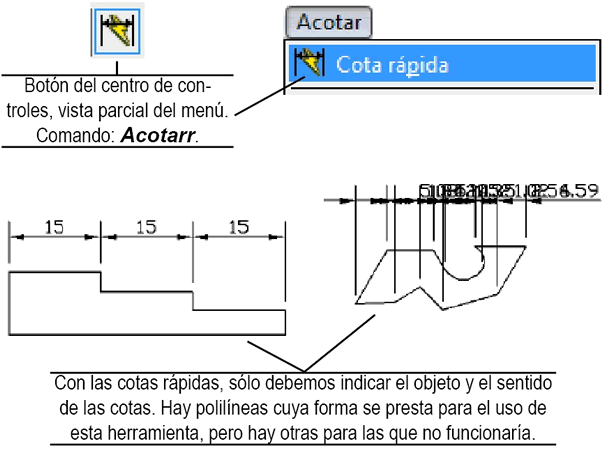

Las cotas rápidas se generan seleccionando los objetos a acotar y estableciendo la altura de las líneas de referencia, sin necesidad de otras opciones. Este comando, sin embargo, puede crear efectos inesperados, ya que toma todos los vértices de las polilíneas y genera su cota. En otros casos puede acelerar mucho el trabajo.
