Unidad 25. Acotación (V)

25.2.4 Cotas continuas

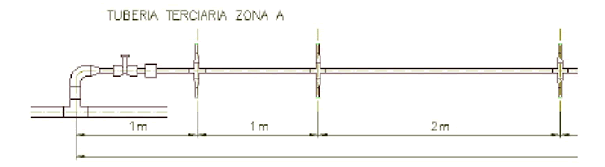

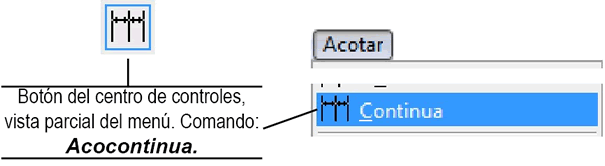

Las cotas continuas son muy comunes en planos de casas habitación. Se crean simplemente tomando como punto inicial, el último punto de la cota anterior. Aunque hay que indicar el punto final de cada cota, tiene como ventaja sobre las cotas rápidas un mayor control de cada segmento de cota. Además, todas las cotas quedan perfectamente alineadas. Cabe decir que, igual que las cotas de línea base, también debe existir una cota alineada a partir de la cual continuar.

Imagen

Imagen

25.2.5 Cotas alineadas

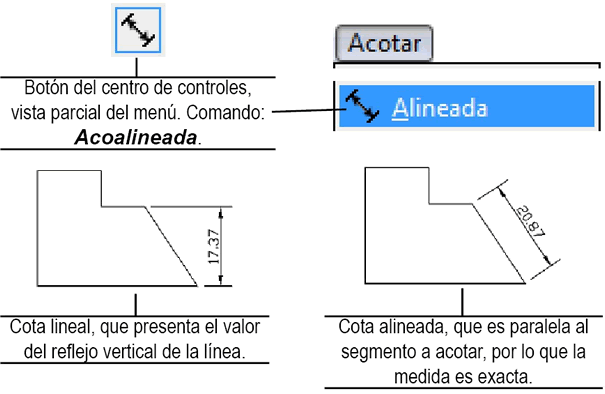

Las cotas alineadas se crean exactamente igual que las cotas lineales: hay que indicar los puntos inicial y final de las líneas de referencia y la altura de la cota, pero quedan paralelas al contorno del objeto a acotar. Si el segmento a acotar no está vertical ni horizontal entonces el valor resultante de la cota es distinto al de la cota lineal.

Este tipo de cota es muy útil porque refleja la medida real del objeto y no el de su proyección horizontal o vertical.

Imagen
