Unidad 25. Acotación (VIII)

25.3 Directrices

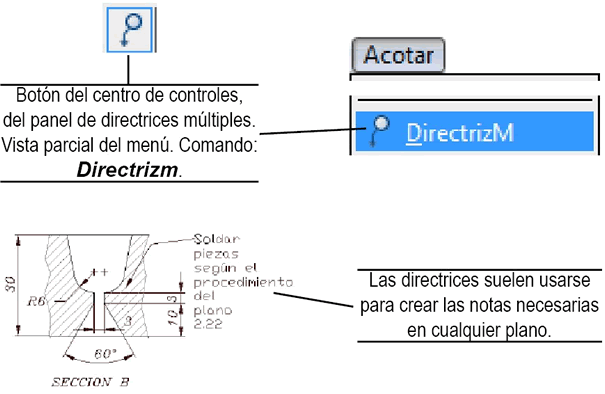

Las líneas directrices sirven para señalar los detalles de los dibujos sobre los que debe añadir una nota. Esas líneas suelen tener una flecha y pueden ser rectas o curvas. A su vez, el texto de la nota puede ser corto, dos o tres palabras, o bien de varias líneas. En cualquiera de esos casos, el uso de directrices es el método mediante el cual el diseñador añade todas las observaciones pertinentes.

Imagen

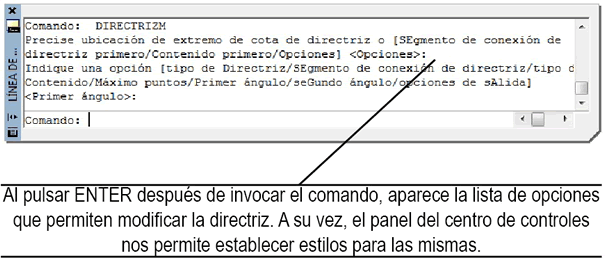

Para crear la directriz, indicamos el punto inicial y final de la línea, luego escribimos el texto correspondiente, con lo que queda terminada. Sin embargo, es posible utilizar las distintas opciones de la ventana de comandos para, por ejemplo, convertir la línea de la directriz en un spline o para que la nota apunte a distintos objetos del dibujo.

Imagen

Pág. 25.8
