Unidad 32. El sistema de coordenadas en 3D (III)

32.1 SCP 3D

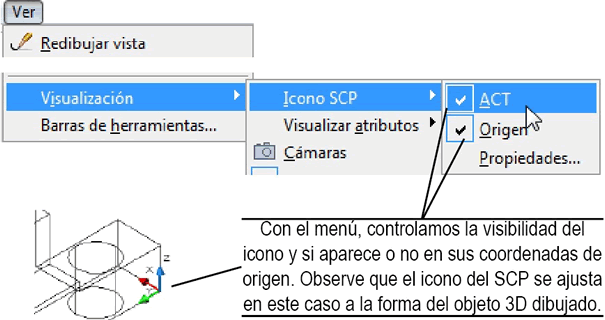

Como ya se explicó, el Sistema de Coordenadas Personales sirve para ubicar el plano cartesiano en cualquier punto de nuestro dibujo y para modificar el sentido de los ejes, X, Y y Z. El icono del Sistema de Coordenadas reflejará el nuevo origen y el sentido de los ejes si el menú “Ver-Visualización-Icono de SCP-Origen” está seleccionado.

Imagen

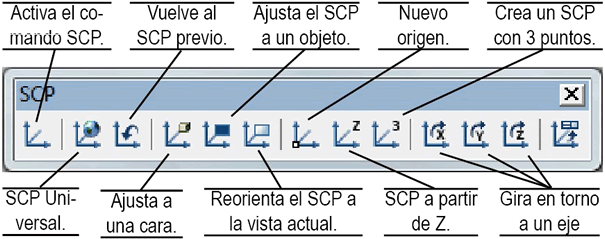

Como ya vimos en el capítulo 14, el Sistema de Coordenadas Personales tiene una extensa barra de herramientas que conviene activar para irlas estudiando.

Imagen

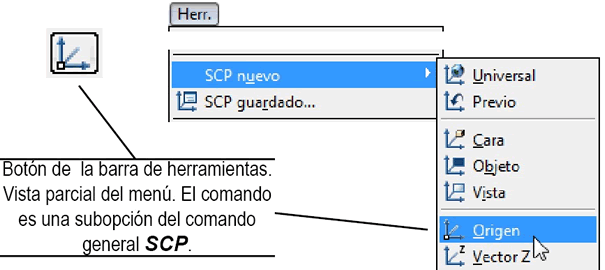

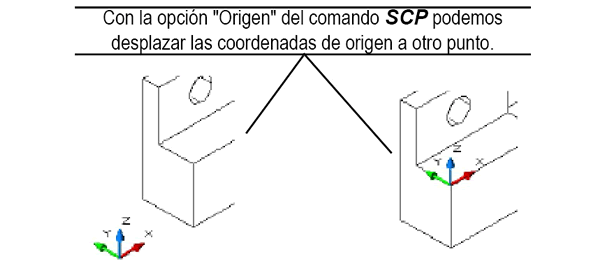

La modificación más simple del Sistema de Coordenadas Universal a un Sistema de Coordenadas Personal es modificar el punto de origen. La orientación de los ejes X, Y y Z no se modifican.

Imagen

Imagen

Pág. 32.3
