Unidad 33. Visualización de objetos en 3D (VII)

33.5 Proyección en Perspectiva y Paralela

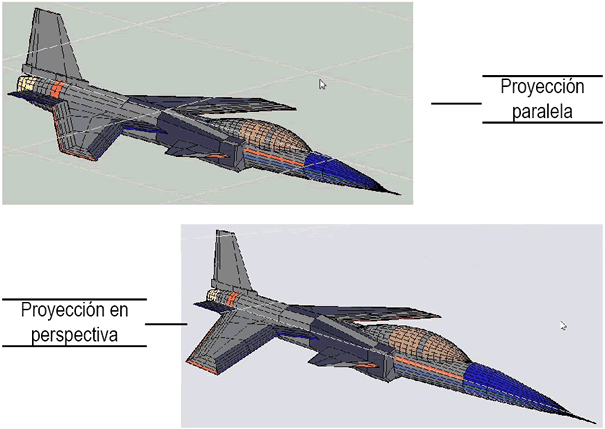

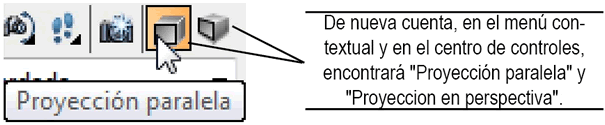

Por su parte, los botones de proyección regeneran el modelo a la vista actual, pero cambiando los criterios del dibujo, los cuales pueden hacerse en “Perspectiva” o “Paralela”. Si usamos “Perspectiva”, el modelo se verá de un modo más realista. La vista predefinida es “Paralela” y es con la que se elaboran los modelos.

Imagen

Imagen

33.6 Paseo y Vuelo

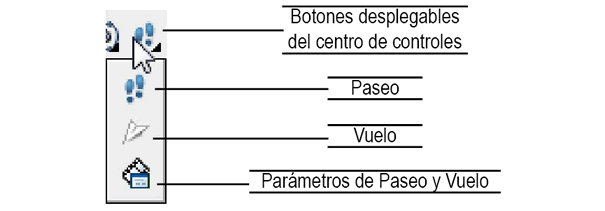

Paseo y vuelo son otros dos métodos de navegación por modelos 3D interrelacionados que simulan, precisamente, la visualización de un objeto tridimensional como si nos acercáramos caminando a él, en el primer caso, o como si lo sobrevoláramos. En otras palabras, con “Paseo”, visualizamos un modelo desde el plano XY, mientras que con “Vuelo” la restricción del plano XY se supera al mover el punto de mira también por el eje Z. Veamos de qué estamos hablando.

Imagen

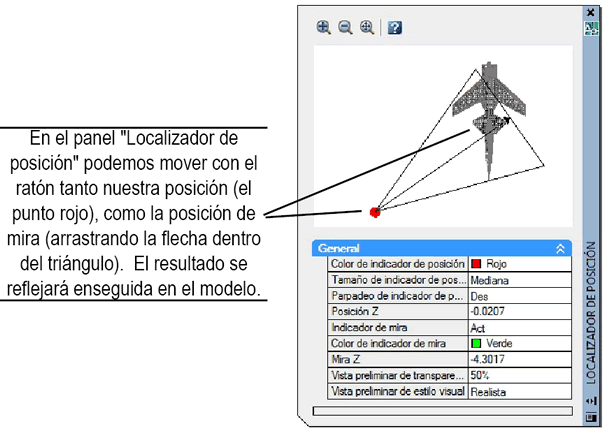

Cuando activamos el modo “Paseo”, aparece una ventana llamada “Localizador de posición”, que muestra, desde una vista aérea, tanto nuestra posición respecto al modelo, como la posición de nuestra mira.

Imagen

Pág. 33.7
