Unidad 34. Objetos simples en 3D (V)

Considere ahora los comandos Recorta y Alarga. En su operación normal, el comando Recorta sólo afecta a los objetos que se intersecan en un plano 2D. No es posible recortar una línea usando como arista de corte otra que le sea paralela. El comando Alarga aumenta la extensión de una línea o arco hasta los límites marcados por otro objeto. En estas condiciones de operación, dos líneas que no se intersecan realmente en un ámbito 3D no podrían cortarse. Sin embargo, ambos comandos incluyen la opción “Proyección” que permite, precisamente, proyectar las líneas hasta conseguir intersecciones ficticias para cortar o alargar los objetos. Esas intersecciones ficticias tienen dos criterios: la vista o el SCP actual. Considera la misma estructura alámbrica de ejemplos anteriores, a la que ahora hemos añadido una línea que no la toca realmente, pero que en la vista frontal sí forma intersecciones.

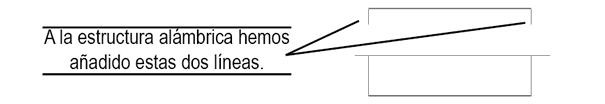

Ahora considere las siguientes líneas que hemos añadido a la estructura alámbrica, las cuales, de nueva cuenta, no se intersecan realmente con la línea horizontal.

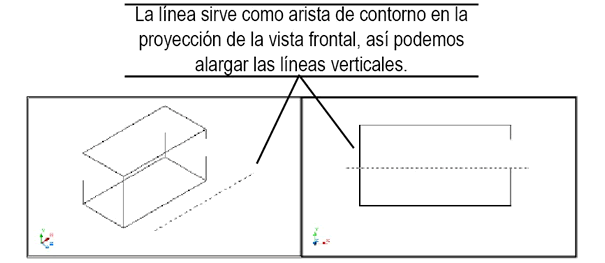

El uso del comando Alarga, con la opción “Proyección-Vista”  genera una proyección de las líneas a alargar hasta el objeto delimitador usando como base la vista actual (aunque podría ser el plano XY de un SCP), independientemente de que ambos objetos no se intersecten.



De cualquier modo, tratándose de una proyección relativa a la vista o al SCP, dudamos que el uso de estos comandos pueda ser exacto en todas las circunstancias.

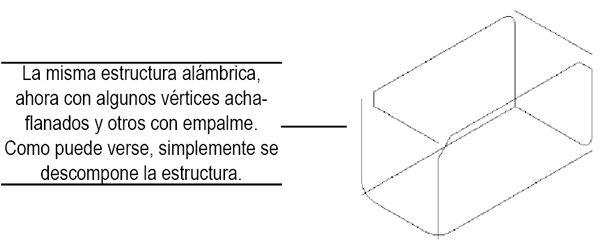

Finalmente, los comandos Chaflán y Empalme funcionan como los conocemos, por lo que sólo afectan a objetos que realmente formen vértices. Si quisiéramos achaflanar un cubo de estructura, tendríamos realmente un gran problema, para eso es más fácil usar los comandos específicos para la edición de sólidos.
