Unidad 34. Objetos simples en 3D (VI)

34.2.2 Comandos de operación en 3D

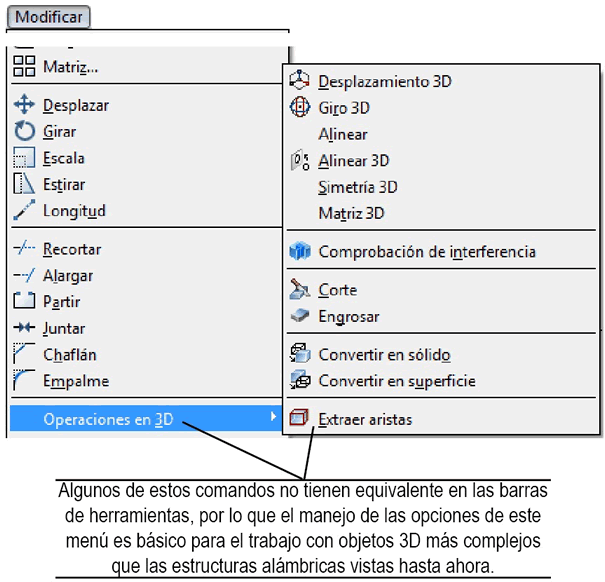

Para superar algunas de las limitaciones de comandos de edición estándar de Autocad, el menú “Modificar” incluye el submenú “Operaciones en 3D”, en donde podemos ver, entre otros, los siguientes comandos: Desplazamiento 3D, Giro 3D, Alinear, Alinear 3D, Simetría 3D y Matriz 3D, los cuales pueden aplicarse no sólo a los objetos simples de las estructuras alámbricas, sino también a los objetos de malla y a los sólidos que veremos en los próximos capítulos. El mismo menú incluye algunos comandos adicionales, pero serán motivo de estudio una vez que hayamos revisado ciertas particularidades de los objetos sólidos.

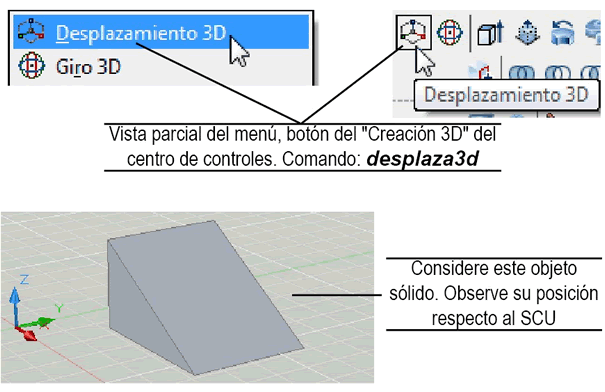

Desplazamiento 3D: El comando desplaza3d añade un SCP al punto de desplazamiento de un objeto 3D para que podamos elegir el eje (X,Y o Z) o el plano (XY, XZ o YZ) por el que deseemos mover el objeto. Como cualesquier otro comando de edición, al ejecutarlo, Autocad nos solicita el objeto u objetos con los que vamos a trabajar.
