Unidad 35. Mallas 3D (III)

35.3 Malla de aristas

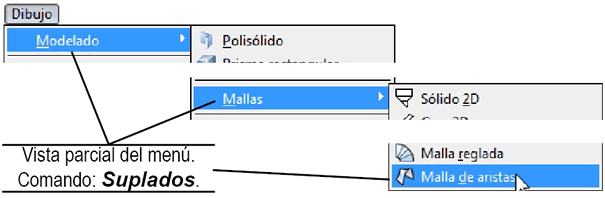

Alternativamente, podemos crear una malla que esté delimitada por líneas, arcos, polilíneas o splines, siempre y cuando definan un área cerrada compartiendo sus puntos finales. Es lo que llamamos una “Malla de aristas“.

Imagen

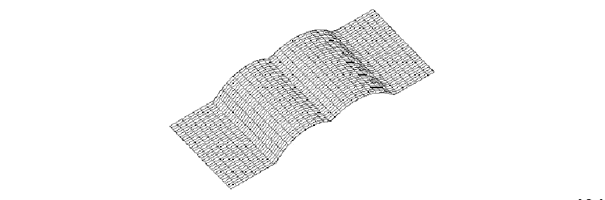

En este caso, la resolución de la malla está definido por el valor de dos variables de Autocad: Surftab1 y Surftab2, cuyo valor predeterminado es 6. Si usted escribe dichas variables en la ventana de comandos, podrá aumentar o disminuir su valor, lo que se reflejará en el número de caras nuevas (no en las ya elaboradas). La misma superficie, reelaborada con un valor incrementado de las variables puede verse del siguiente modo.

Imagen

Obviamente, con un valor alto de estas variables la precisión y la suavidad de la superficie son mayores, pero si llegan a ser muy complejas pueden afectar los tiempos de regeneración de objetos en pantalla dependiendo de la velocidad y memoria de su computadora.

Imagen

Pág. 35.3
