Unidad 35. Mallas 3D (IV)

35.4 Malla reglada

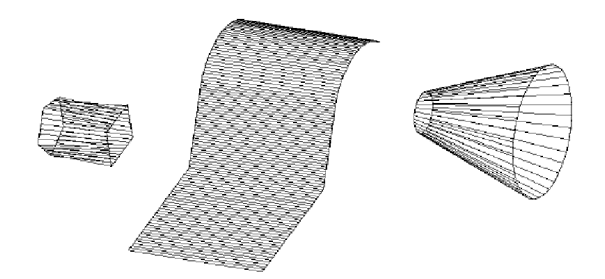

La "Malla reglada" es similar a la anterior, pero sólo requiere dos objetos que sirvan de lados. Por lo que únicamente se dibujan las aristas de M y su resolución está dada por el valor de Surftab1, el valor de la otra variable no afecta el resultado.

Los objetos que definen la superficie pueden ser líneas, círculos, arcos, elipses, polilíneas y splines con la condición de que se utilicen pares de objetos cerrados o pares de objetos abiertos, no combinados.

Imagen

Imagen

Cuando se utilizan objetos abiertos, es importante tener presente el punto donde se señale el objeto, ya que el comando ubica el punto final más cercano para iniciar a partir de ahí la superficie. Es decir, si se señalan puntos contrapuestos, la superficie hará un giro.

Imagen

Pág. 35.4
