Unidad 37. Sólidos (X)

37.9.3 Comprobación de interferencia

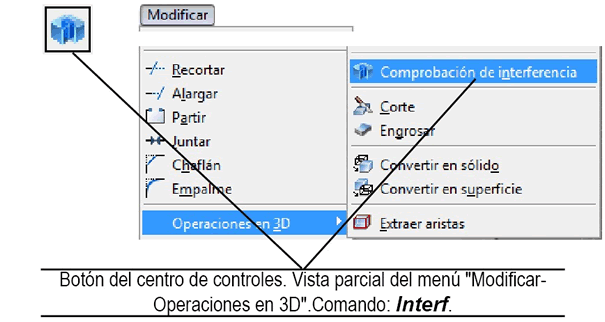

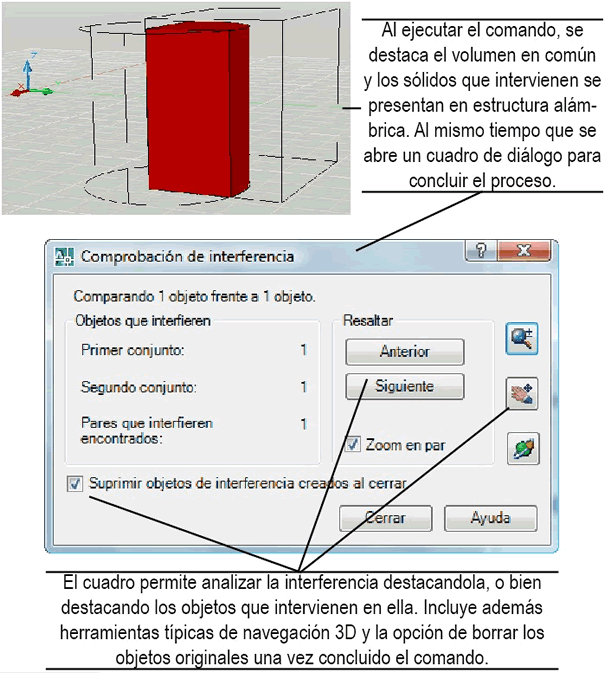

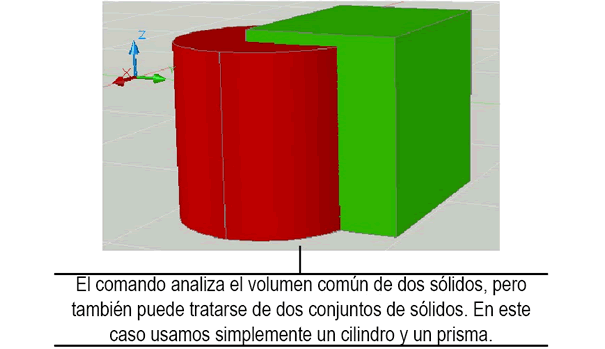

Interferencia crea un sólido a partir de la comprobación del volumen común de dos o más sólidos sobrepuestos. En este comando no hay más tarea que elegir los sólidos que intervienen en el proceso y navegar por el modelo con el cuadro de diálogo resultante. Autocad calcula el volumen común y, si no se desactiva esa opción del cuadro de diálogo, genera el sólido resultante. Los sólidos que se sobreponen se mantienen intactos.

Imagen

Imagen

Imagen

Imagen

Pág. 37.10
