Unidad 37. Sólidos (XIII)

37.10.1 Edición de caras

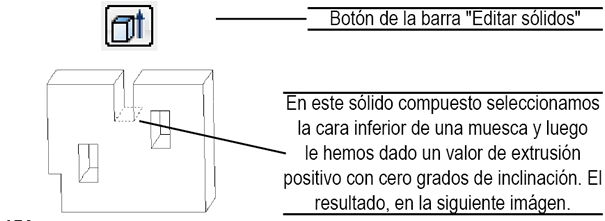

Si iniciamos una de las opciones para la edición de caras del menú de la imagen anterior, lo primero que debemos hacer es seleccionar la cara que vamos a editar. El problema aquí es que dicha selección puede complicarse ya que, según la vista que estemos utilizando, las caras de un sólido puede sobreponerse unas a otras. Además, si hacemos clic en una arista, todas las caras adyacentes a la misma se seleccionan.

Imagen

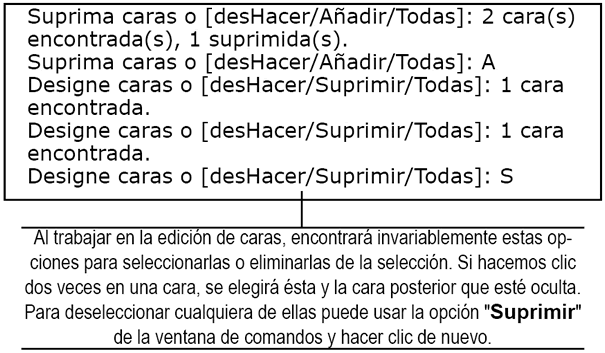

Si alguna de las caras seleccionadas no es la deseada, entonces podemos usar las opciones de la ventana de comandos para suprimir o añadir caras a la selección.

Imagen

Las opciones para la edición de caras del comando Editsolido son las siguientes:

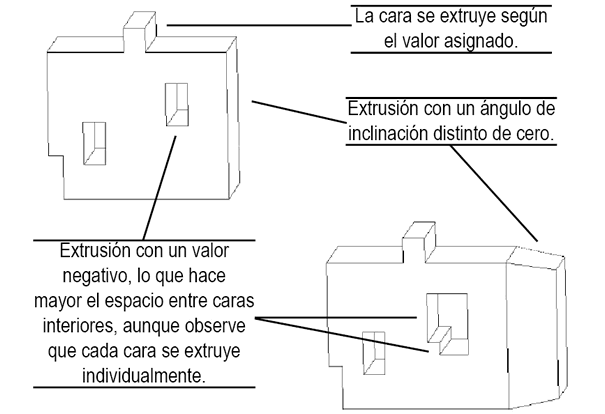

  - Extruir: Extruye una o más caras planas de un sólido 3D según el valor capturado, o a lo largo de un eje de extrusión. Podemos indicar valores de altura negativos, con lo que la cara se reducirá. También podemos indicar ángulos de inclinación de la cara durante la extrusión, los cuales también pueden ser negativos. Veamos algunos resultados.

Imagen

Imagen
