Unidad 37. Sólidos (XVII)

37.10.2 Edición de aristas

Las aristas de los sólidos son susceptibles de las siguientes opciones de edición:

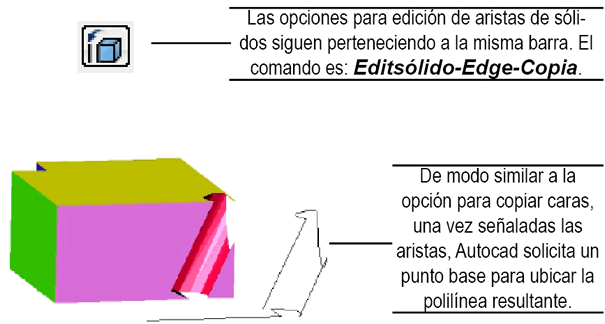

- Copiar: Copia la arista como un objeto 2D: línea, círculo, arco, polilínea o spline.

Imagen

- Color: Cambia el color de las aristas seleccionadas.

Imagen

37.10.3 Edición del cuerpo del sólido

El tercer grupo de opciones de edición de sólidos del comando Editsolido lo afectan en su conjunto, no a sólo a sus caras o aristas. La lista de estas opciones es:

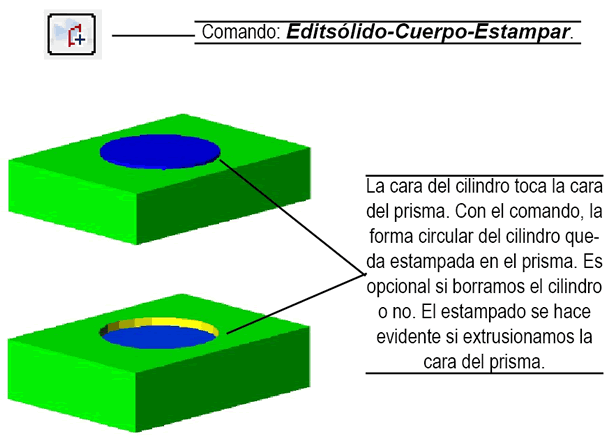

- Estampar. Estampa otro objeto en la cara del sólido. Dicho objeto puede ser 2D o 3D, aunque ambos objetos deben intersecarse.

Imagen

Una vez estampado un objeto en la cara del sólido, éste adquiere dichas caras y aristas, las cuales pueden ser editadas como se verá en el apartado siguiente.

Pág. 37.17
