Unidad 37. Sólidos (II)

37.2 Polisólidos

Adicionalmente a las primitivas, podemos crear objetos sólidos derivados de polilíneas y en consonancia con ellas, éstos reciben el nombre de polisólidos.

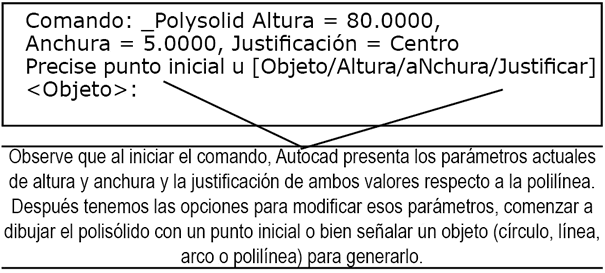

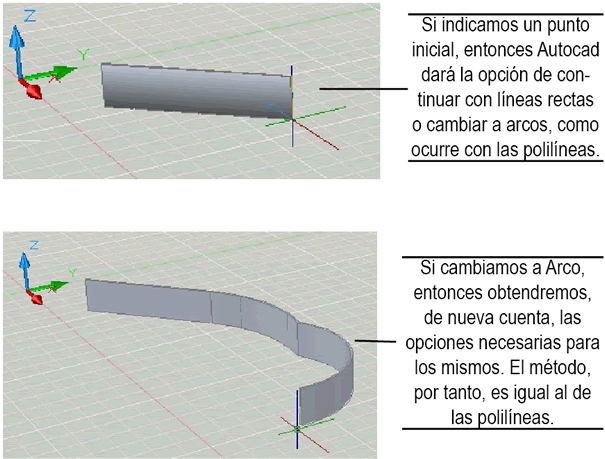

Los polisólidos pueden entenderse como objetos sólidos que se derivan de extrusionar, con determinada altura y ancho, líneas y arcos. Es decir, basta con dibujar con este comando líneas y arcos (como una polilínea) y Autocad las convertirá en un objeto sólido con determinado ancho y alto que se puede configurar antes de iniciar el objeto. Por ello, entre esas mismas opciones, también podemos señalar una polilinea, u otros objetos 2D como líneas, arcos o círculos, y éstos se convertirán en un polisólido. Veamos ambas opciones.

Imagen

Imagen

Imagen

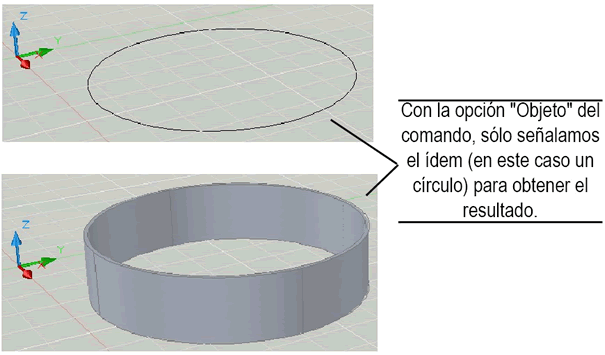

En el caso de los objetos 2D, éstos ya deben estar dibujados y luego basta con usar la opción Objeto y después señalar el objeto en pantalla.

Pág. 37.2
