Unidad 37. Sólidos (VIII)

37.8 Solevar

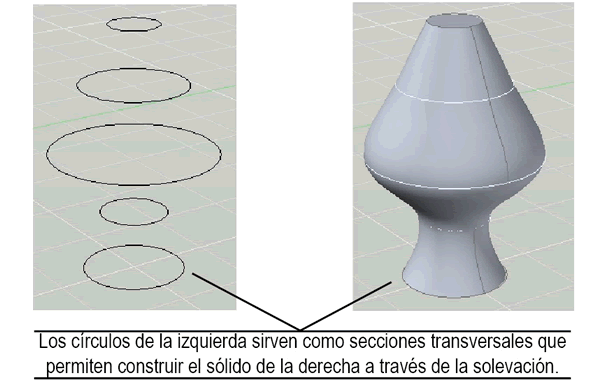

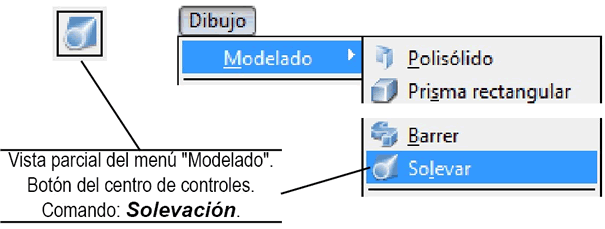

El comando Solevación crea un sólido o un objeto de malla a partir de perfiles de curva 2D que sirven de secciones transversales. Autocad crea el sólido o la malla en el espacio que hay entre dichas secciones. También es posible utilizar alguna línea, spline o polilínea como trayectoria para la solevación. Igual que el barrido, si las secciones transversales son curvas cerradas, el resultado será un sólido. Si son curvas abiertas, el resultado será un objeto de malla. Cabe aclarar que no es posible combinar curvas abiertas con cerradas, en cuyo caso la ejecución del comando marcará un error. Veamos un ejemplo.



Imagen

Imagen

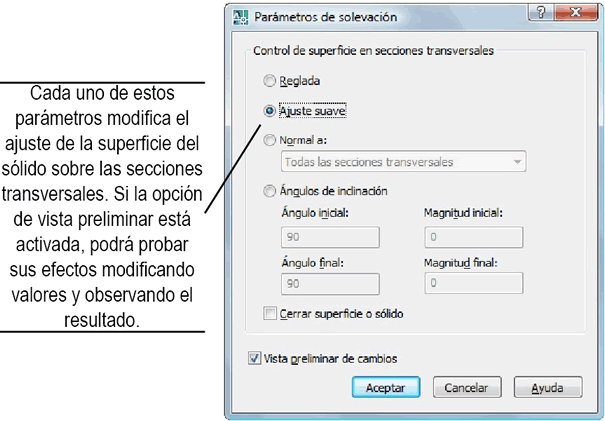

Si la forma del sólido no le satisface, puede utilizar las opciones adicionales que se ofrecen con el cuadro de diálogo que aparece una vez que se han indicado todos los parámetros.

Imagen

Pág. 37.8
