Unidad 37. Sólidos (IX)

37.9 Sólidos compuestos

Los sólidos compuestos se conforman con la combinación de dos o más sólidos básicos, de revolución, extruidos o cualquier otro y pueden construirse con los métodos de las secciones siguientes.

37.9.1 Corte

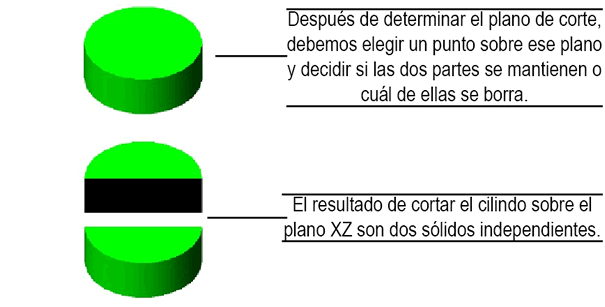

Como su nombre lo indica, con este comando podemos cortar un sólido cualquiera especificando el plano de corte y el punto en el que dicho plano se va a aplicar. También debemos elegir si una de las dos partes se elimina o si se mantienen ambas.



Imagen

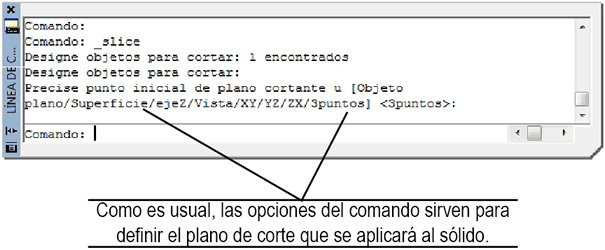

La ventana de comandos muestra todas las opciones disponibles para definir los planos de corte, los cuales ya deben ser familiares al lector.

Imagen

Imagen

37.9.2 Sección

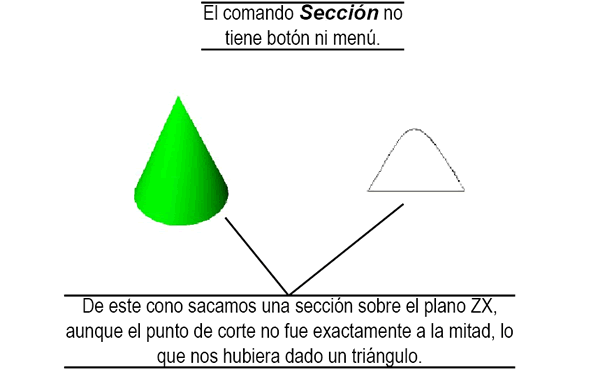

El comando Sección crea una región 2D a partir de la forma de un sólido existente. Podríamos decir que es el proceso inverso a la extrusión, ya que crea perfiles a partir de los sólidos. Sin embargo, la forma de la región está dada por el plano que atraviese el sólido. Las opciones para elegir el plano son las mismas que en el comando Corte que acabamos de estudiar..



Imagen
