Unidad 38. Renderizado (IX)

38.2 Luces

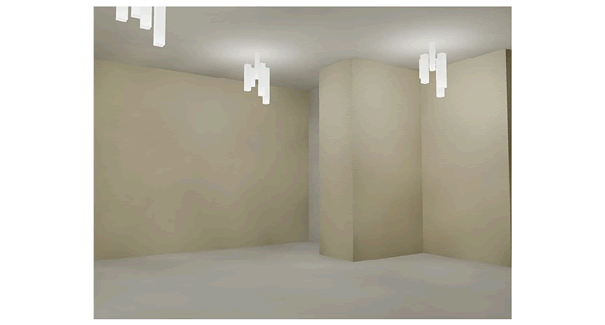

Todos los modelos tienen, por definición, un nivel de iluminación ambiental preestablecido, de lo contrario no se vería nada al ser modelizado. Sin embargo, la determinación de luces, ambientales o de origen específico, modifica sustancialmente la presentación de un modelo renderizado, dándole el toque de realismo necesario.

Imagen

En Autocad existen dos criterios para el manejo de la iluminación de una escena, la iluminación estándar, que es propia de las versiones anteriores de Autocad y que incluye una gran cantidad de parámetros y opciones generales para la definición de fuentes de luz.

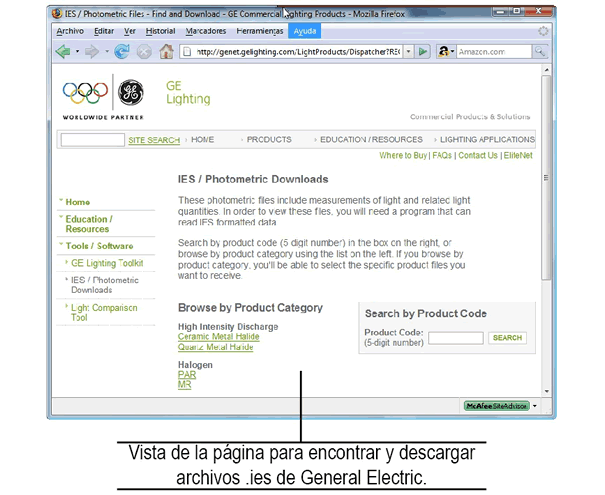

El segundo criterio es la iluminación fotométrica, que es exclusivo de Autocad 2008 y, suponemos, de las versiones subsecuentes, que se basa en parámetros fotométricos tomados de la realidad y proveídos por fabricantes de luces para que los modelos reflejen con mayor realismo el resultado de luminarias y fuentes de luz de diversas marcas. Como veremos más adelante, al momento de modificar las propiedades de un foco, por ejemplo, podemos modificar los valores de la energía de luz que emiten, utilizando archivos con extensión .ies creados por los fabricantes. Dichos archivos pueden obtenerse directamente en las páginas Web de los fabricantes de luminarias que se proyecten utilizar en la construcción de los modelos sugeridos. En otras palabras, puede crear un modelo arquitectónico y, a través del renderizado, ver cómo se vería iluminado con una marca de focos o con otra, en función de los archivos .ies de los propios fabricantes. Con lo que la simulación de la realidad a través de Autocad da un nuevo paso adelante.

Imagen

Pág. 38.9
