Unidad 3. Unidades y coordenadas (III)

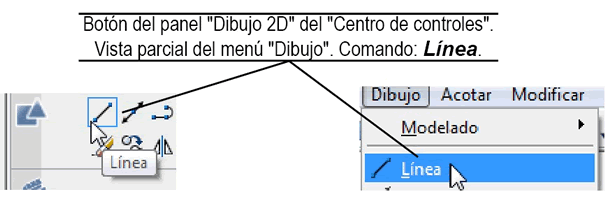

Así, para dibujar una línea con toda exactitud, basta con indicar las coordenadas de los puntos extremos de la línea. Veamos un ejemplo, iniciemos el comando línea:

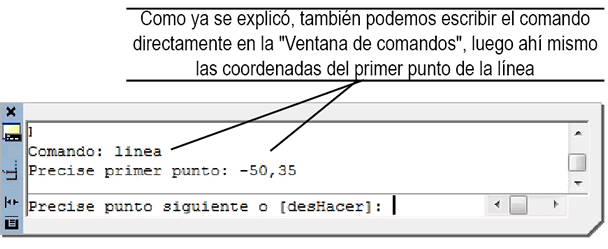

La ventana de comandos nos pide las coordenadas del primer punto, indiquemos –50,-35, esto es, las coordenadas 50 X negativa y 35 Y negativa, en el tercer cuadrante.

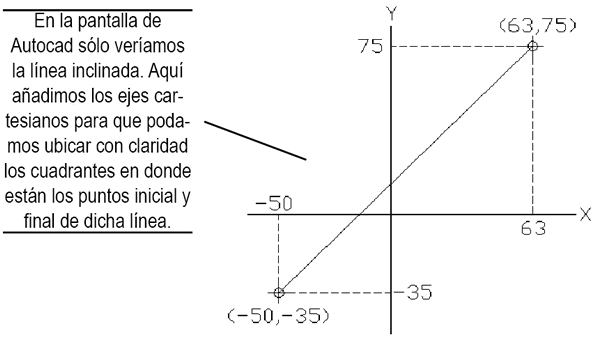

Para dibujar la línea, Autocad requiere de las coordenadas del segundo punto, pongamos 63,75, o sea, 63 X positivo, 75 Y positivo, que están en el cuadrante uno. Luego pulsemos “ENTER” para concluir la línea. (Si ya terminada, no visualiza la línea adecuadamente, pulse “Z” en la ventana de comandos, pulse “ENTER”, luego “E” y “ENTER” de nuevo, eso ejecutará un comando que estudiaremos más adelante, pero que nos conviene recordar para ver mejor nuestros dibujos). En el plano cartesiano, la línea dibujada tiene la siguiente ubicación:

En la pantalla no se muestran líneas que representen los ejes X y Y, esos debemos imaginarlos por lo pronto, pero en Autocad sí se consideraron las coordenadas para dibujar con exactitud dicha línea.



Cuando introducimos valores de coordenadas X,Y exactas con relación al origen (0,0), entonces estamos usando coordenadas absolutas.



Para dibujar líneas, rectángulos, arcos o cualesquier otro objeto en Autocad podemos indicar las coordenadas absolutas de los puntos necesarios. En el caso de la línea, por ejemplo, de su punto inicial y su punto final. Si se recuerda el ejemplo del círculo, podríamos crear uno con toda exactitud dando las coordenadas absolutas de su centro y luego el valor de su radio. No está de más decir que cuando tecleamos las coordenadas, el primer valor sin excepción corresponderá al eje X y el segundo al eje Y, separados por una coma.

Sin embargo, en la práctica, la determinación de las coordenadas absolutas suele ser compleja. Por ello existen otros métodos para indicar puntos en el plano cartesiano en Autocad, como los que veremos enseguida.
