Unidad 3. Unidades y coordenadas (V)

3.4 Coordenadas cartesianas relativas

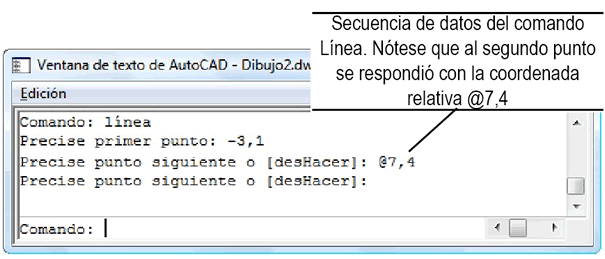

Las coordenadas cartesianas relativas son aquellas que expresan las distancias X y Y pero respecto al último punto capturado. Para indicarle a Autocad que estamos capturando coordenadas relativas, anteponemos una arroba a los valores al momento de escribirlas en la ventana de comandos o en las cajas de captura.

Imagen

Imagen

Si en una coordenada cartesiana relativa indicamos una pareja de valores negativos, tal como @-25,-10 esto quiere decir que el siguiente punto se encuentra 25 unidades hacia la izquierda, sobre el eje X, y 10 unidades hacia abajo, sobre el eje Y, respecto al último punto introducido.

Pág. 3.5
