Unidad 5. Geometría de los objetos básicos (IX)

5.6 Polígonos

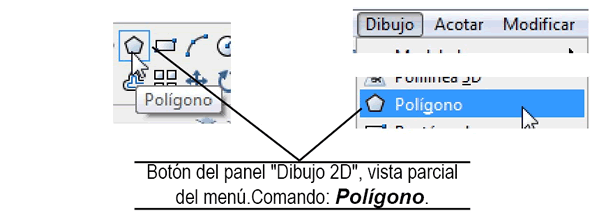

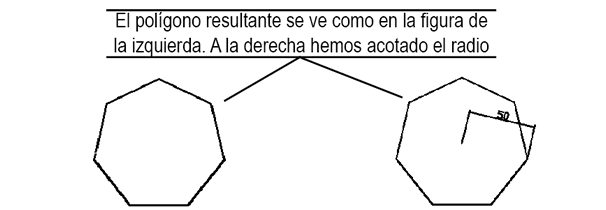

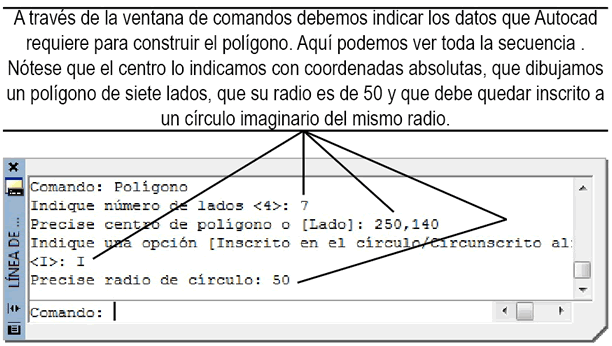

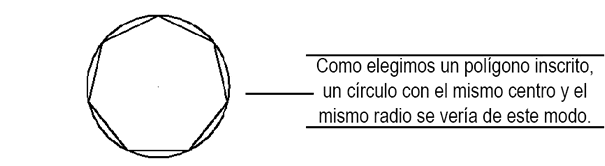

Como seguramente bien sabe el lector, un cuadrado es un polígono regular porque sus cuatro lados miden lo mismo. También hay pentágonos, heptágonos, octágonos, etc. Dibujar polígonos regulares con Autocad es muy simple: debemos definir el punto del centro, luego el número de lados que tendrá el polígono (obviamente, mientras más lados tenga el polígono, más parecerá un círculo), luego debemos definir si será un polígono inscrito o circunscrito a un círculo imaginario que tuviera el mismo centro y radio y, finalmente, indicamos el valor del radio. Veámoslo gráficamente:

Imagen

Imagen

Imagen

Imagen

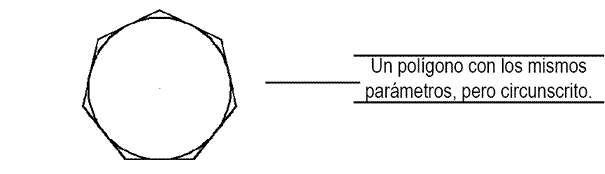

Si hubiéramos elegido un polígono “circunscrito al círculo”, entonces el polígono, con los mismos valores de número de lados, centro y radio, se vería así (con el círculo también dibujado).

Imagen

Hay que mencionar que los polígonos son en realidad polilíneas equiláteras cerradas (o sea, con lados iguales y donde su punto inicial, cualquiera que éste sea, coincide con su punto final). Las polilíneas en Autocad son un tipo especial de objeto que nos permite crear formas con más agilidad que los objetos estudiados hasta aquí en lo individual. Pero las polilíneas y su creación son el tema que ocupará una parte del próximo capítulo.

Pág. 5.9
